Примеры ремонта материалами AWG с помощью сварки
Реальные ремонты, которые предприятия выполнили электродами AWG: что сломалось, каким материалом и по какой технологии деталь восстановили, сколько это заняло и во что обошлась бы замена. Истории — по протоколам применения и отзывам заказчиков; названия предприятий не публикуем.
Чугун в примерах варят без подогрева никель-железными электродами AWG GRAF 4000 и AWG 5545, стали неизвестной марки — электродами AWG 425, AWG EXTRA и AWG ROST 330, изношенные поверхности наплавляют электродами AWG KAIT.
Чугунные корпуса и детали
Все примеры темы (15) →

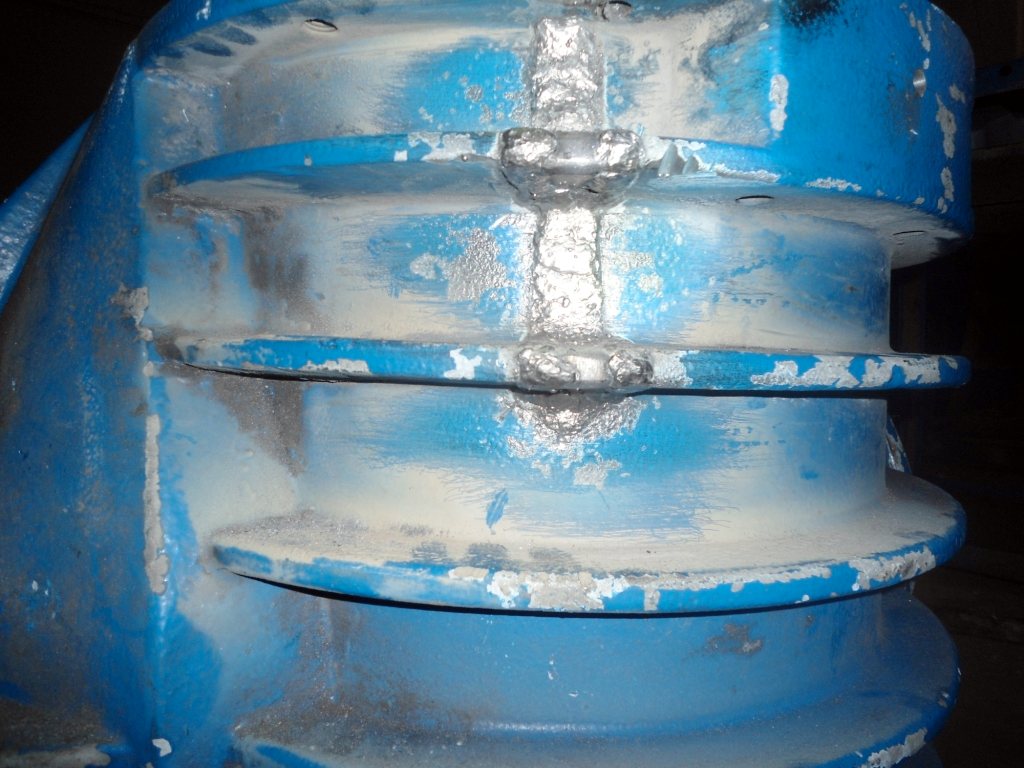

Чугунные корпуса и деталиТрещины в чугунном корпусе компрессора12 тыс. руб. против 2 млн за новыйочистные сооружения

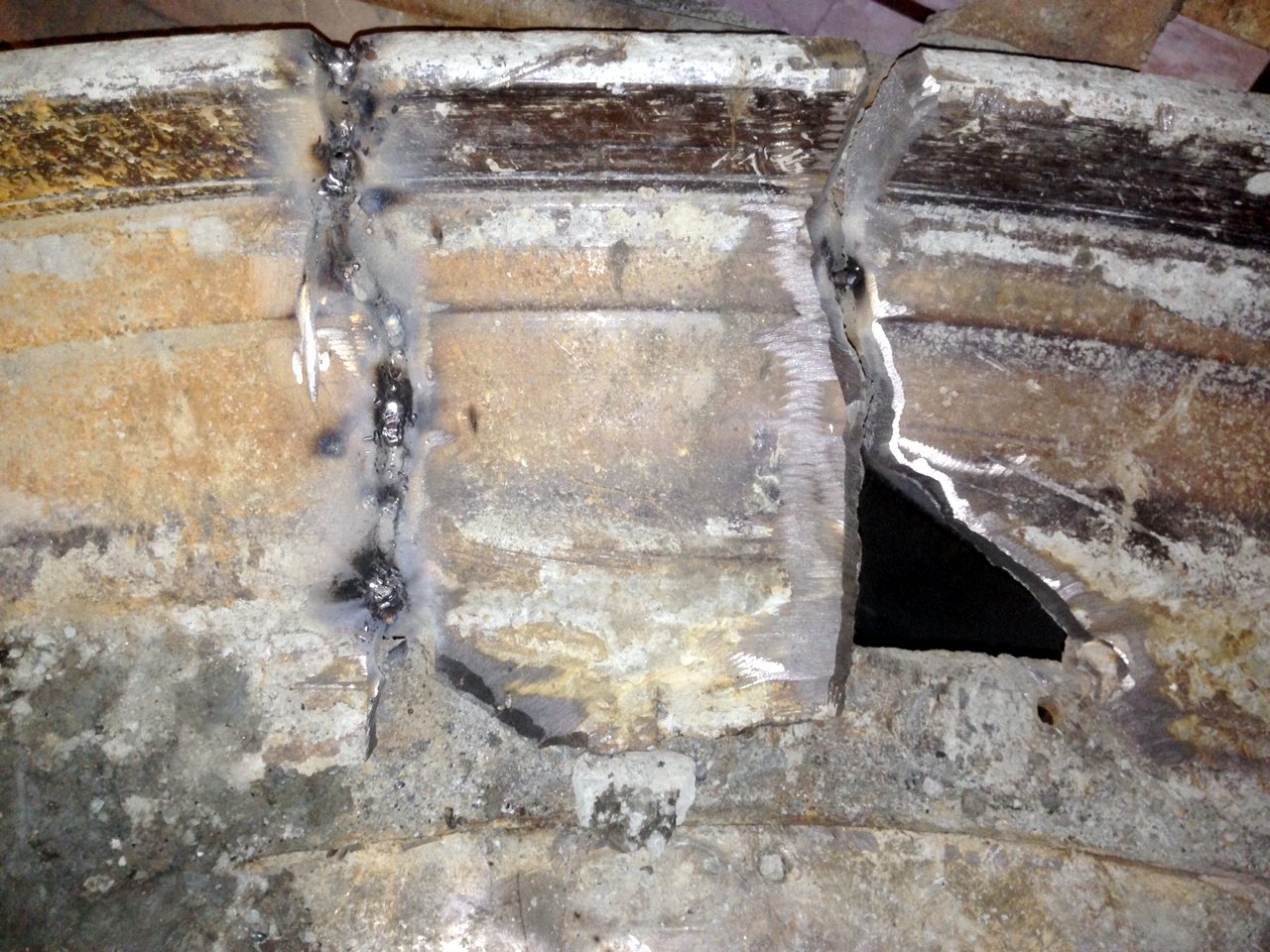

Чугунные корпуса и деталиОтколотые куски чугунного корпуса редуктора5 часов сварки, экономия 470 тыс. руб.производство керамического кирпича

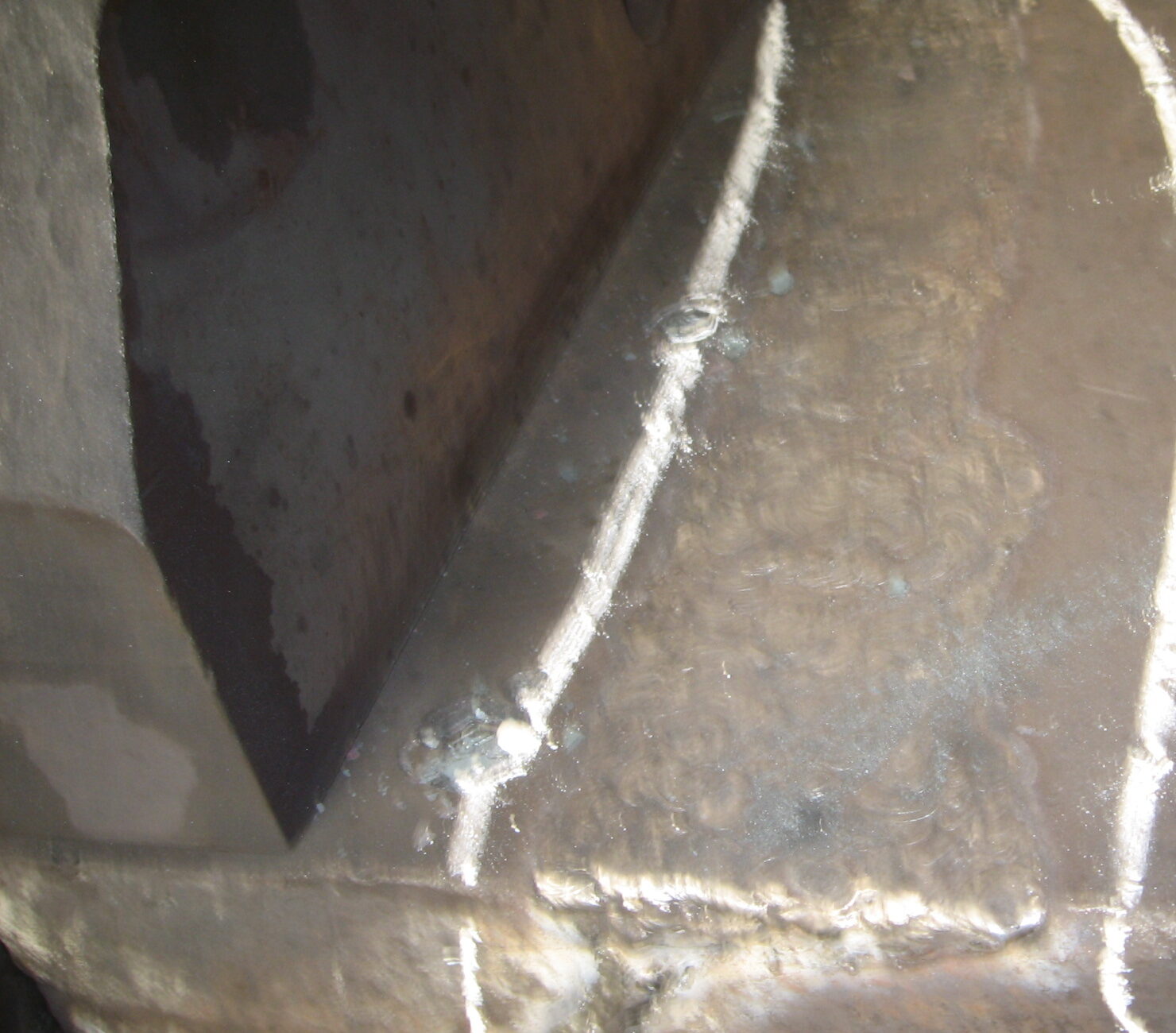

Чугунные корпуса и деталиТрещина в шаботе молота массой 25 тВместо нового шабота за 1,5 млн руб.штамповочное производство Стрелы, рамы, мосты
Все примеры темы (12) →

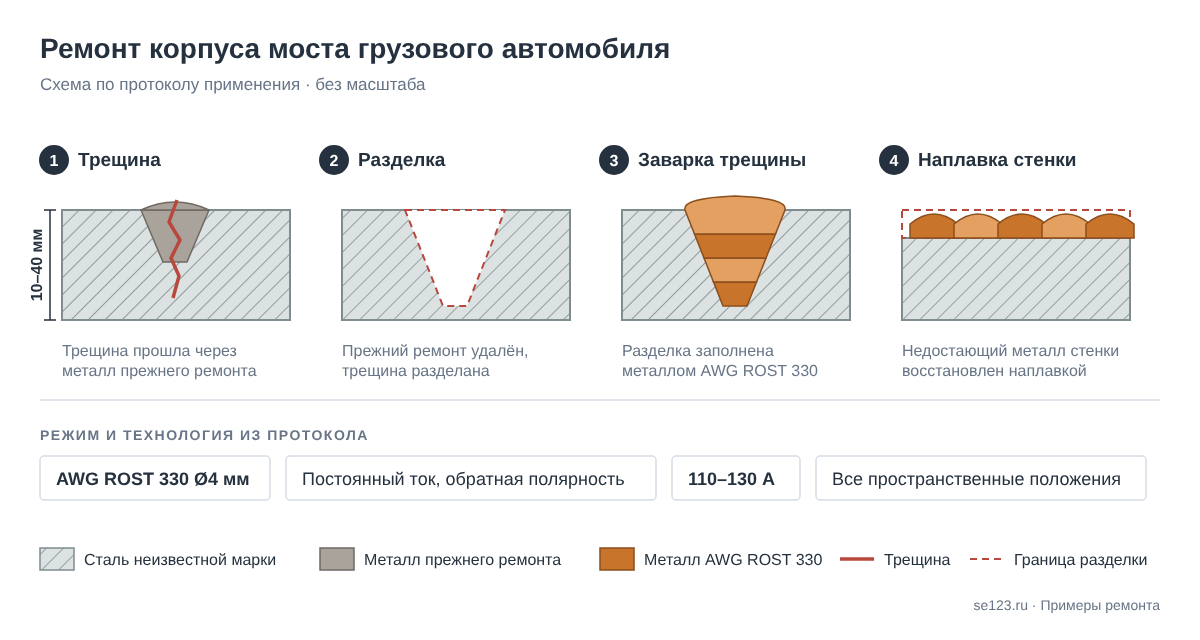

Стрелы, рамы, мостыКорпус моста грузовика после неудачного ремонта2 740 руб. против 330 тыс. за новый моставтотранспорт

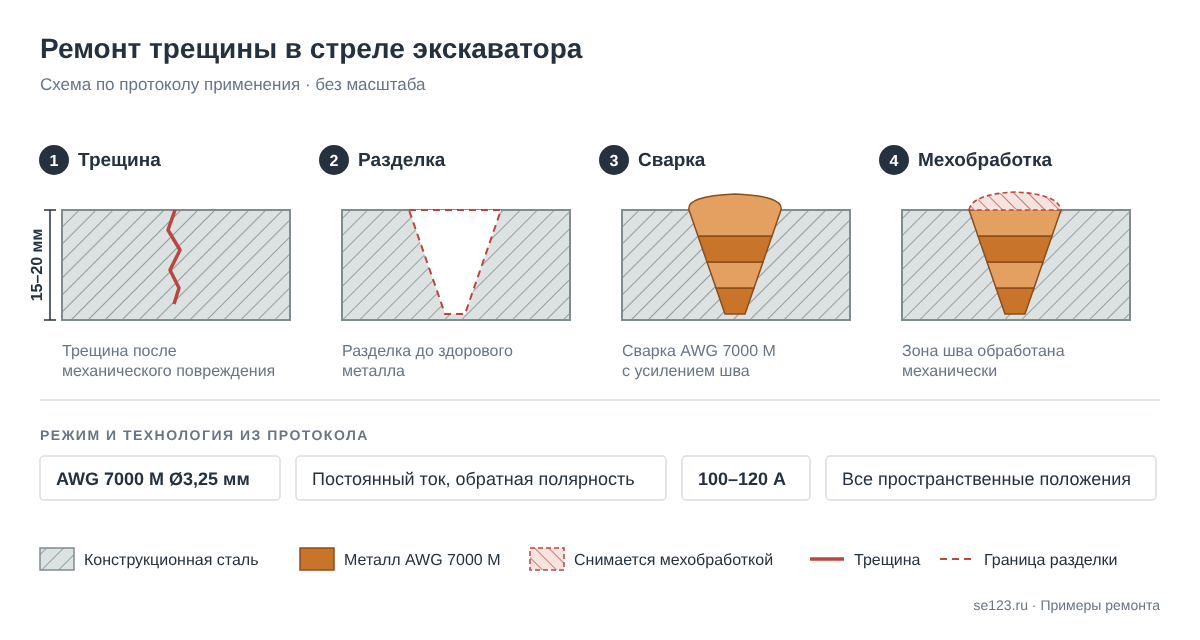

Стрелы, рамы, мостыТрещины в стреле экскаватора5 тыс. руб. против 248 тыс. за новую стрелуводоснабжение и водоотведение

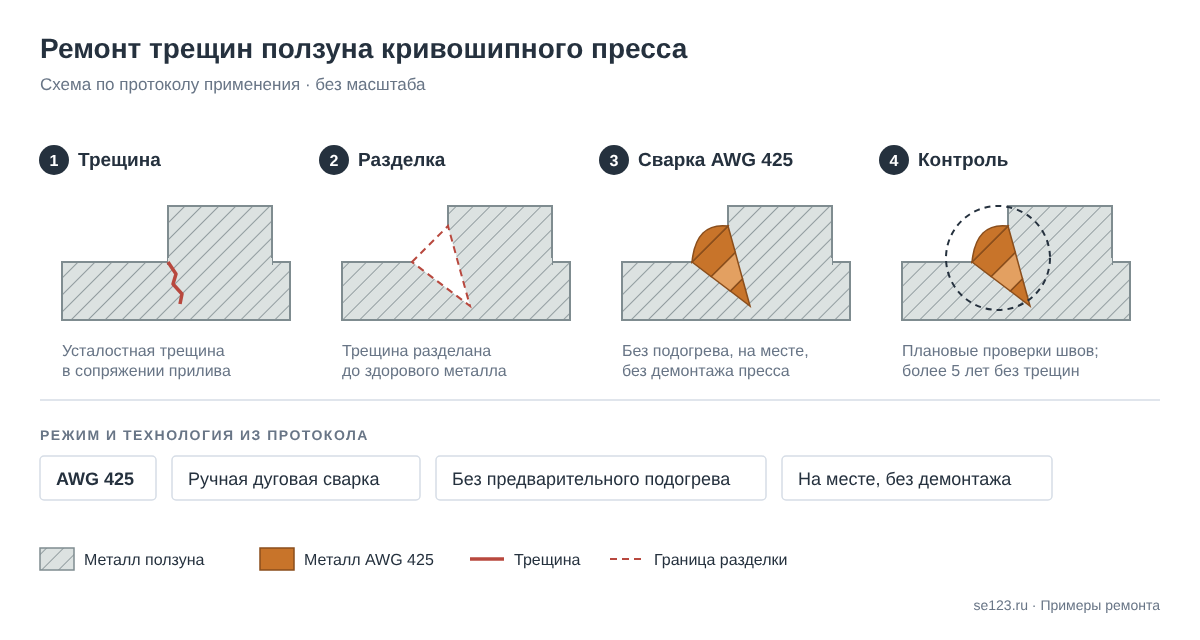

Стрелы, рамы, мостыТрещины в ползуне пресса 12 500 тсБолее 5 лет в работе после ремонтакузнечное производство Шестерни, венцы, колёса
Все примеры темы (6) →

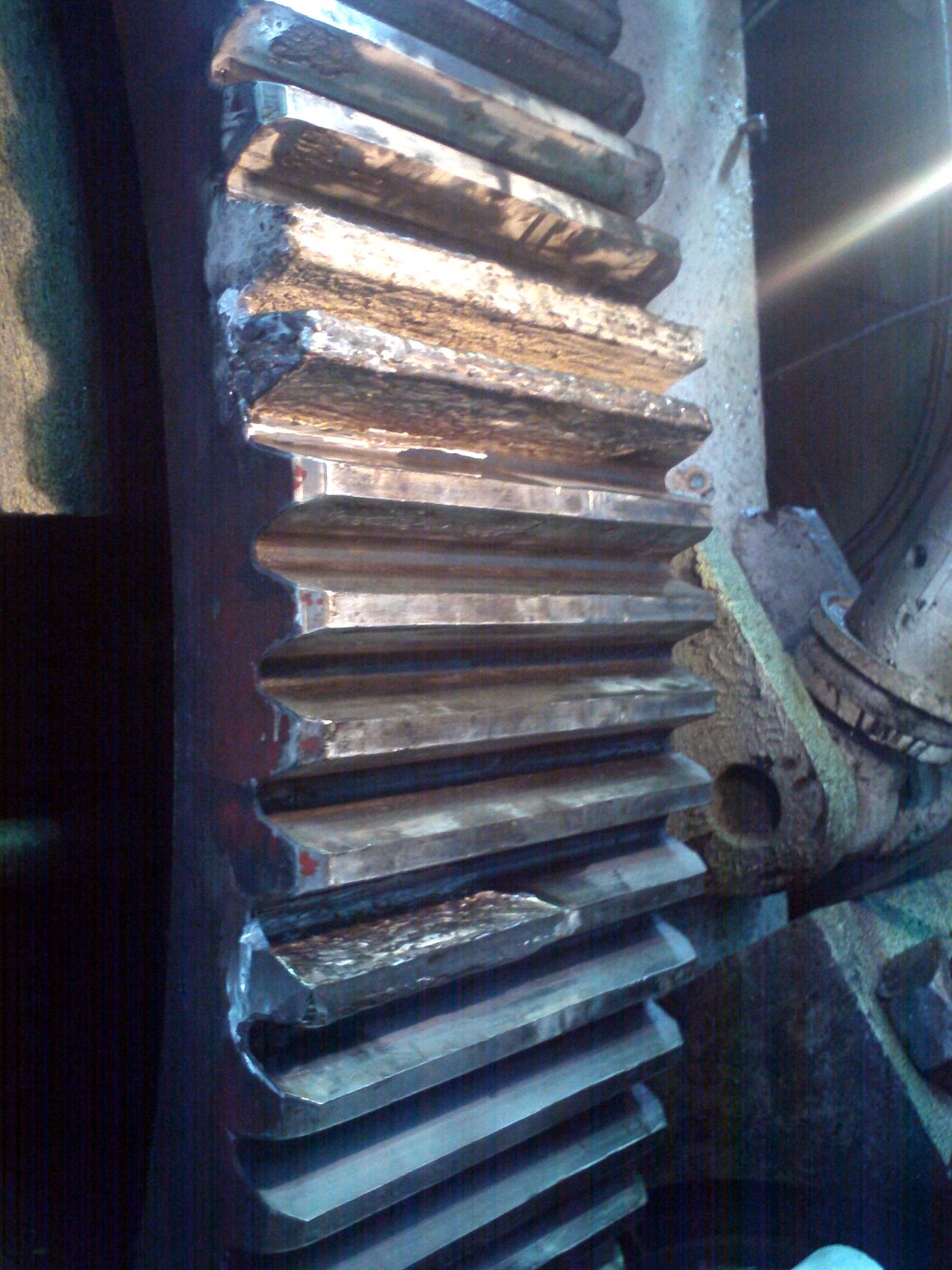

Шестерни, венцы, колёсаЗубья колеса пресса Ø2933 мм без демонтажа8 рабочих дней вместо более 6 месяцевкузнечное производство

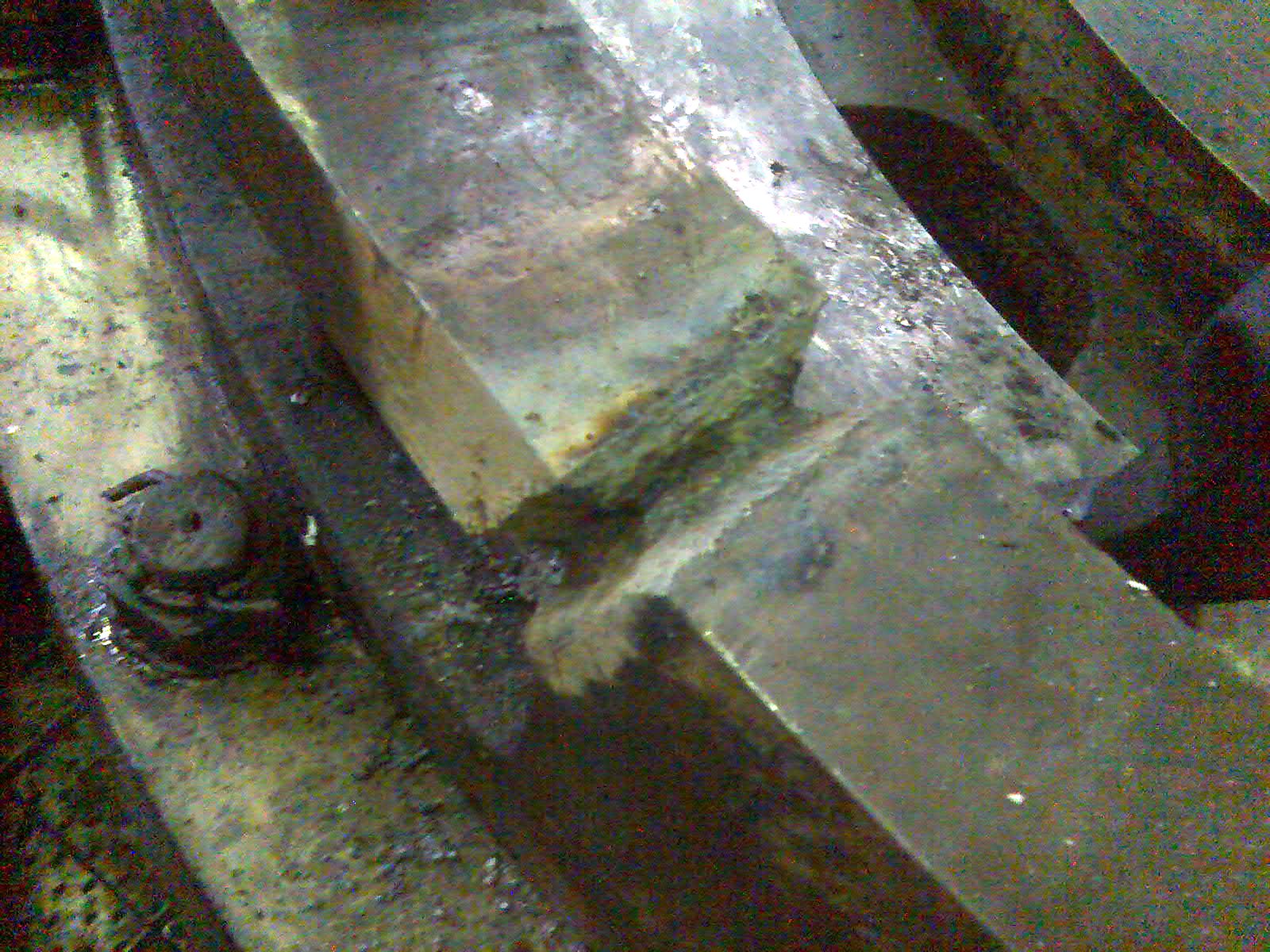

Шестерни, венцы, колёсаТрещины венца пресса Ø3770 мм из стали 45Л6 рабочих дней вместо года ожиданиякузнечное производство

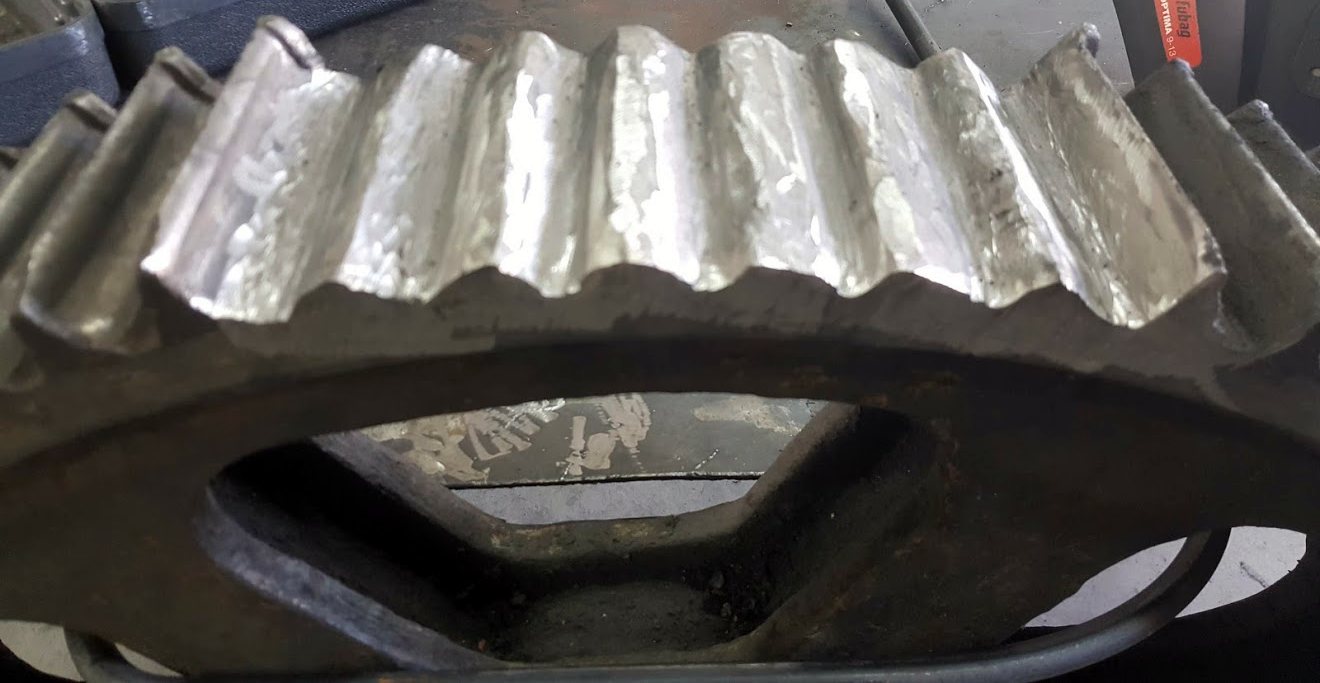

Шестерни, венцы, колёсаШесть выломанных зубьев чугунной шестерни3 дня и 2 % цены новой шестерни Износостойкая наплавка
Все примеры темы (9) →

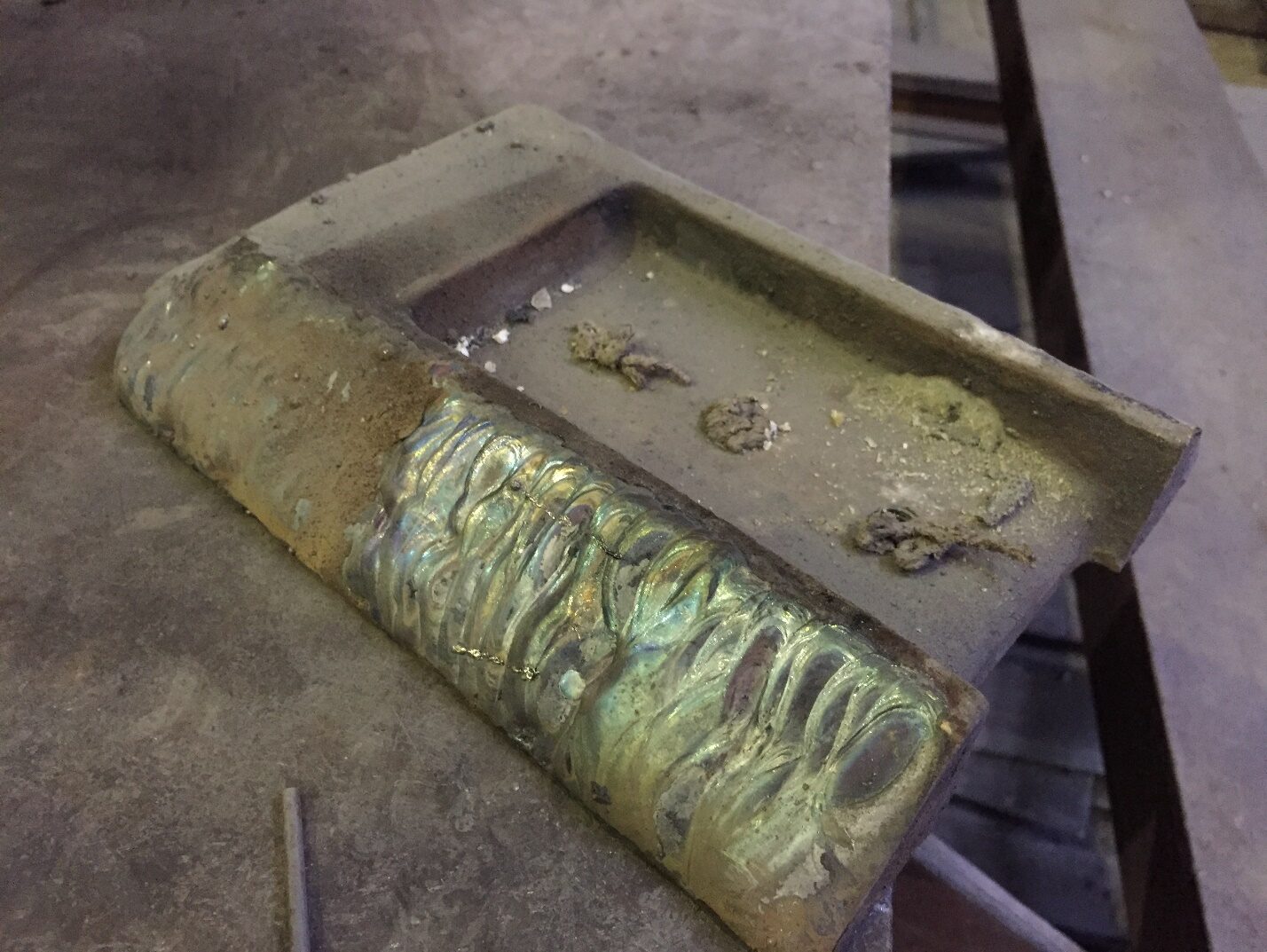

Износостойкая наплавкаЛопасти двухвального смесителя из стали 35ЛСрок службы 6 месяцев вместо 3производство стеновых материалов

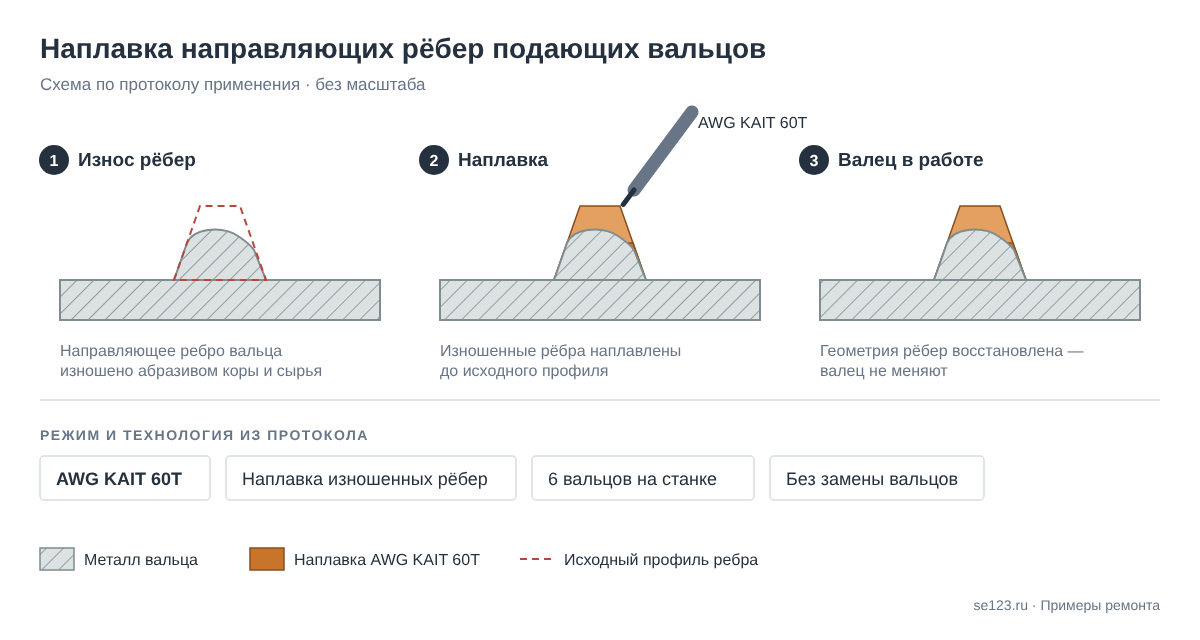

Износостойкая наплавкаНаправляющие рёбра подающих вальцов окорочного станкаБез замены вальцов по 5220 € за штукудеревообработка, производство шпона

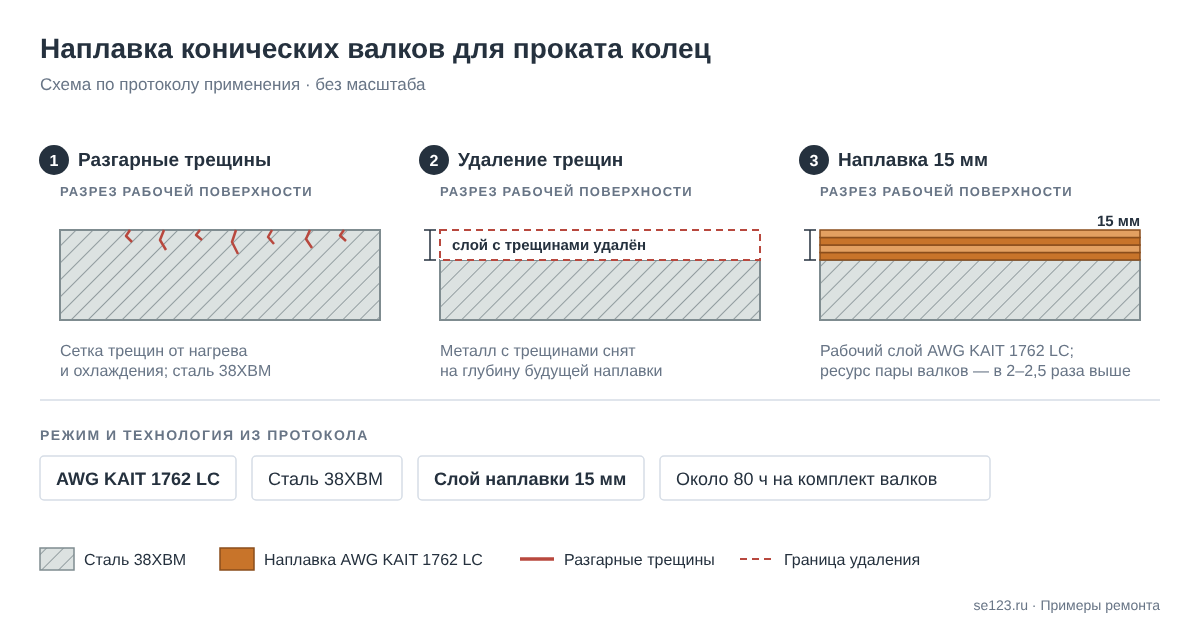

Износостойкая наплавкаКонические валки с разгарными трещинамиРесурс в 2–2,5 раза вышеметаллургия, прокат цельнокатаных колец Жаропрочные и нержавеющие
Все примеры темы (4) →

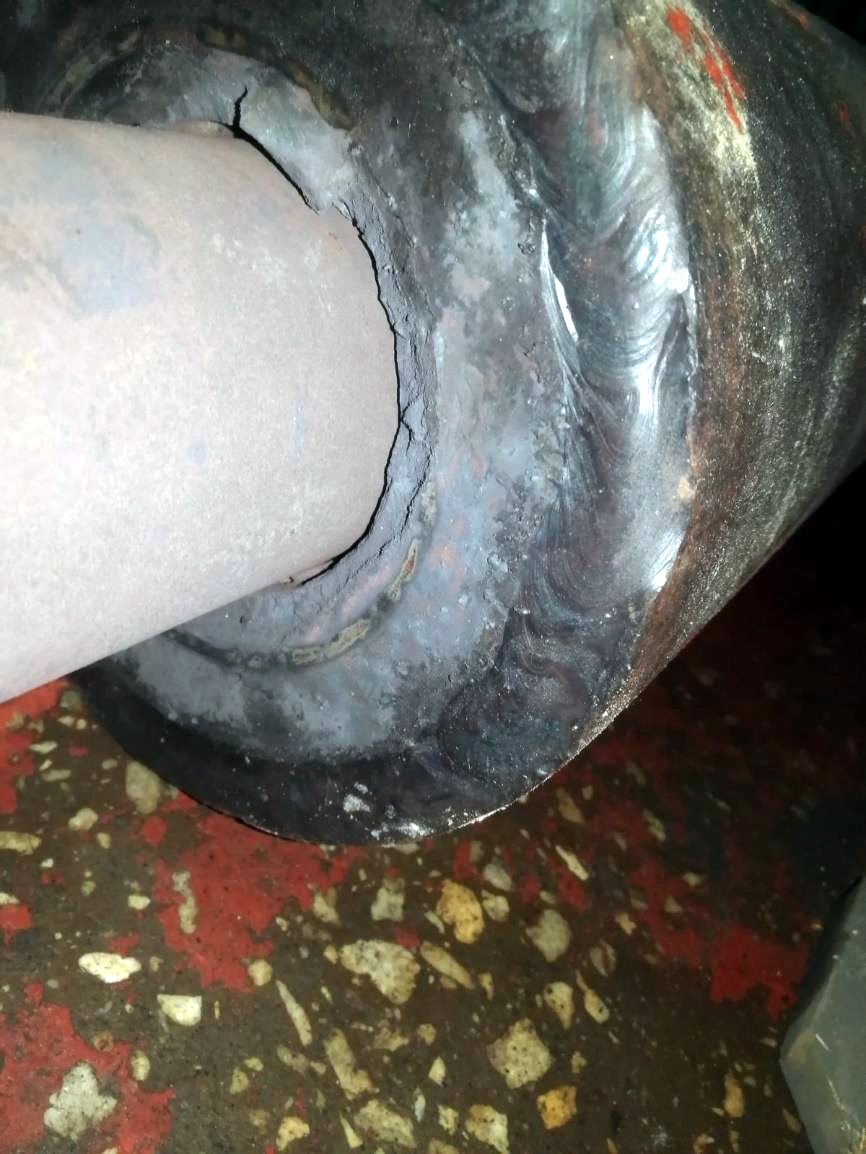

Жаропрочные и нержавеющиеСварные валы закалочной печи из 10Х23Н18Ресурс швов 3,5–4 месяца вместо 1производство крепежа

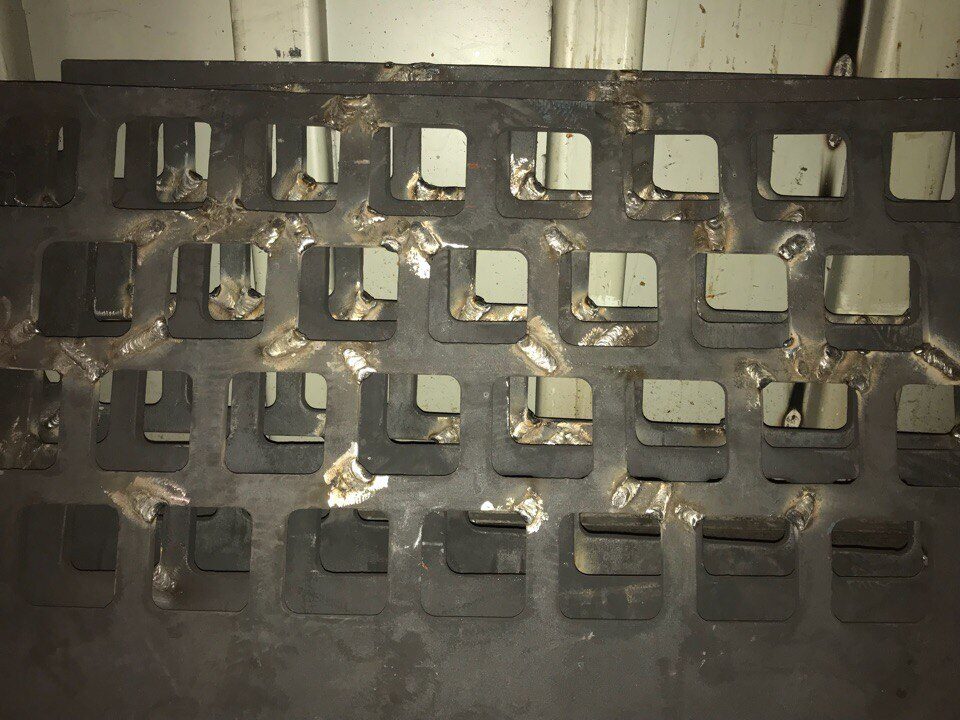

Жаропрочные и нержавеющиеПоддоны и корзины для термообработки при 1100–1200 °C35 садок без трещин против 10–15металлургия, машиностроение

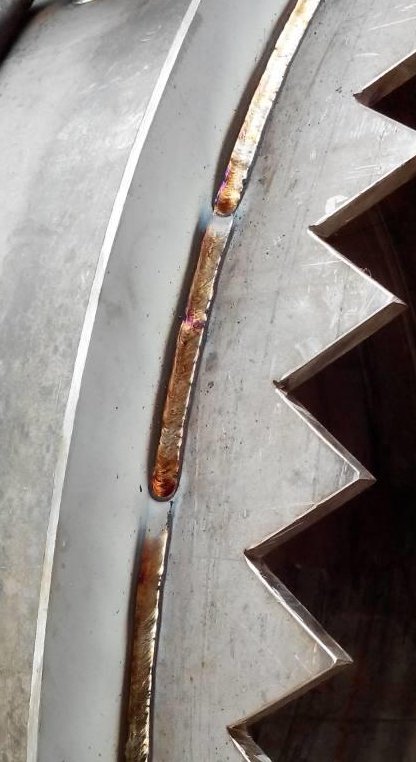

Жаропрочные и нержавеющиеКвенч-бак из сталей 12Х18Н10Т и 20Х23Н18Без дефектов, капремонт в срокхимическое производство Валы и посадки
Все примеры темы (10) →

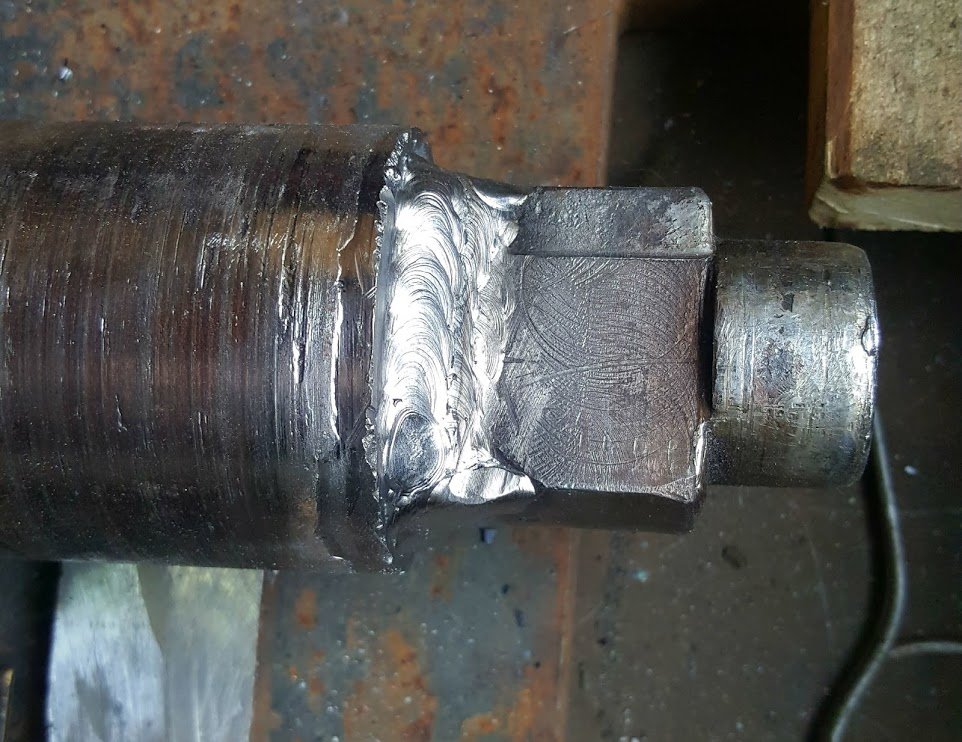

Валы и посадкиСломанный вал пресса из 30ХГА4 дня и 1 кг электродовпищевое производство

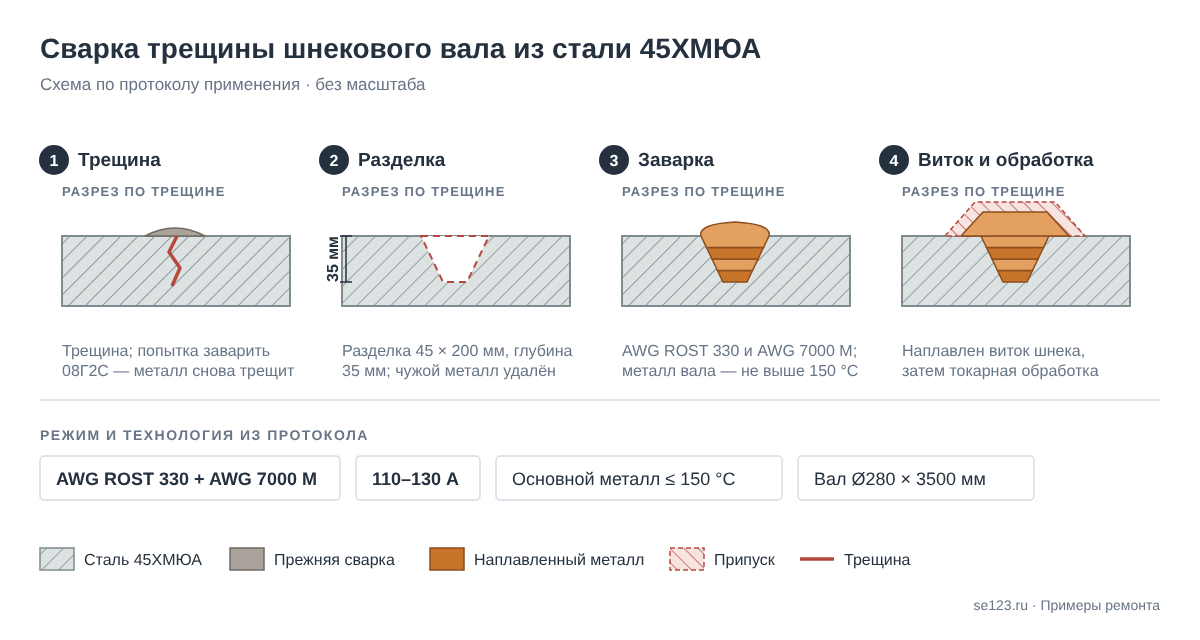

Валы и посадкиТрещина шнекового вала Ø280 ммБез новых трещинпереработка резины

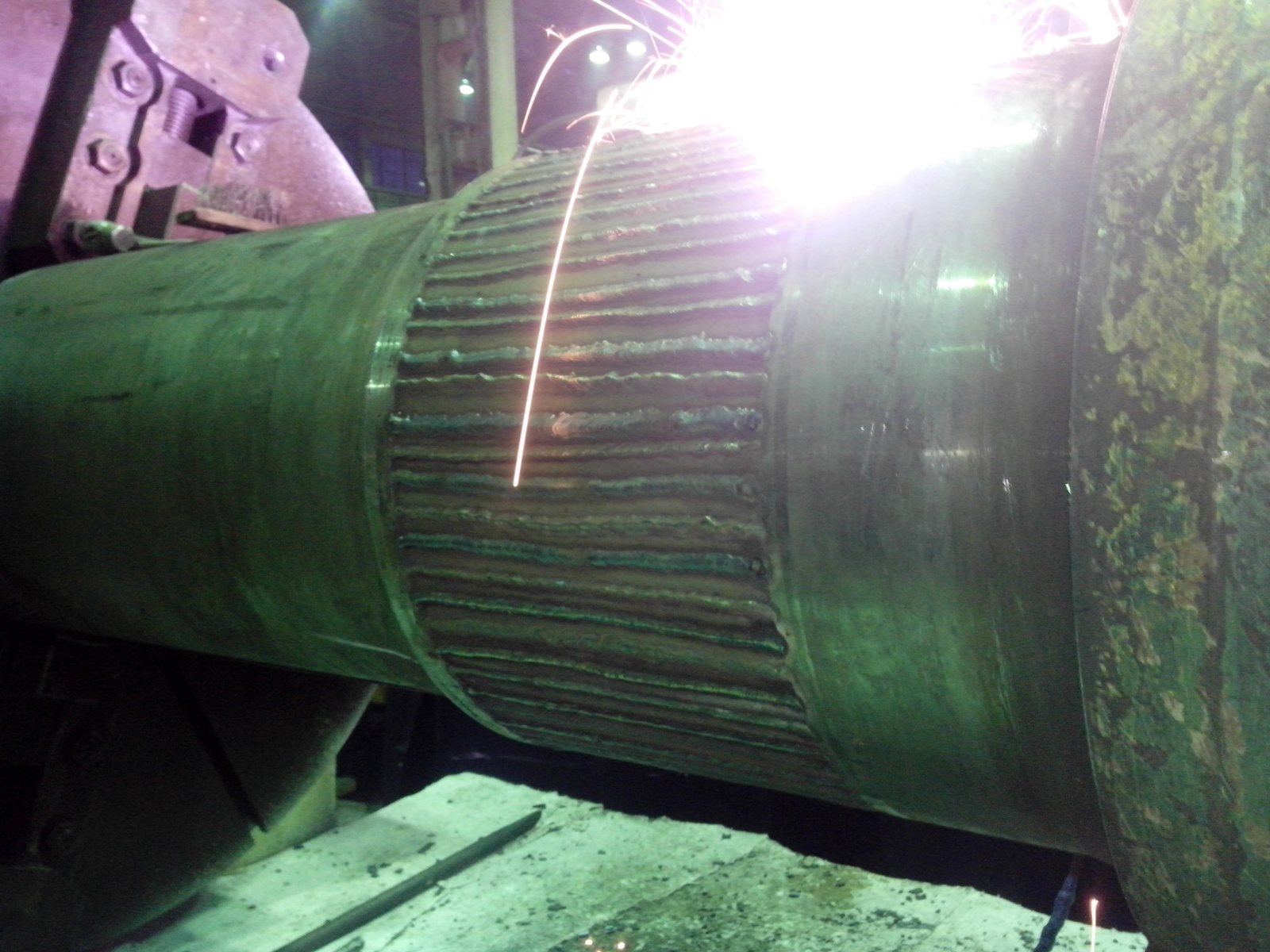

Валы и посадкиПосадки подшипников вала пресса Ø600 ммБольше 6 месяцев без нагрева подшипниковавтомобилестроение, кузнечное производство Штампы и инструмент
Все примеры темы (14) →

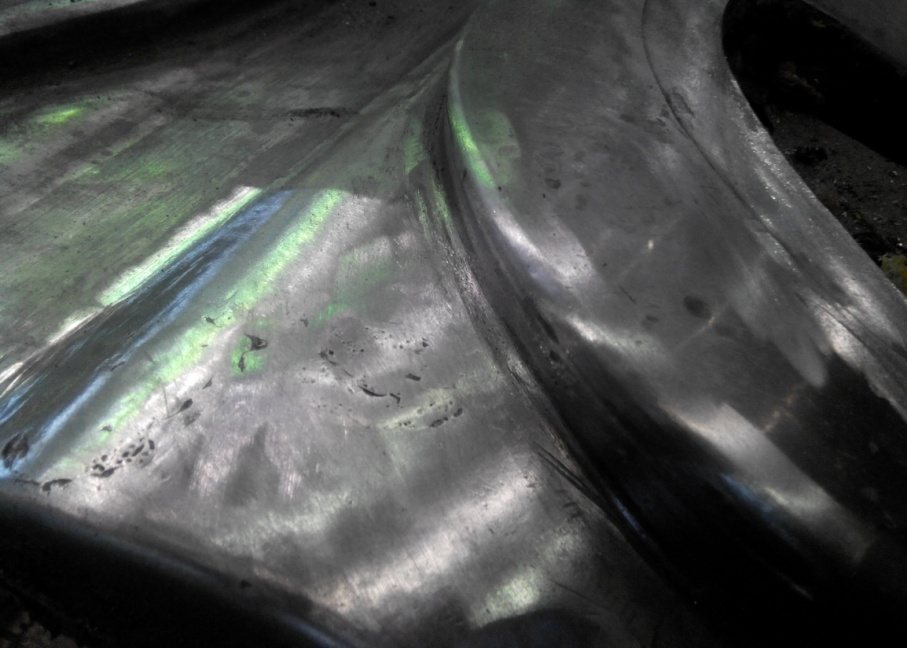

Штампы и инструментВмятина на чугунном штампеТрудозатраты до 3 раз нижеавтомобилестроение, прессовое производство

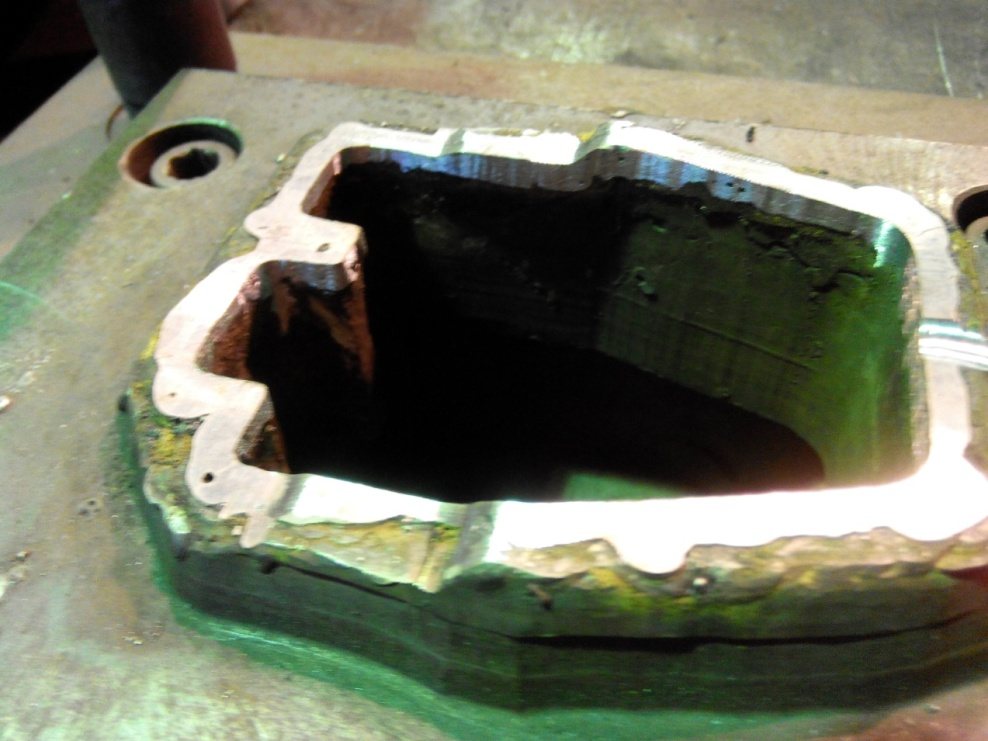

Штампы и инструментКромки обрезного штампа из У8 и У10АРесурс штампа в 4 раза вышеавтомобилестроение, прессовое производство

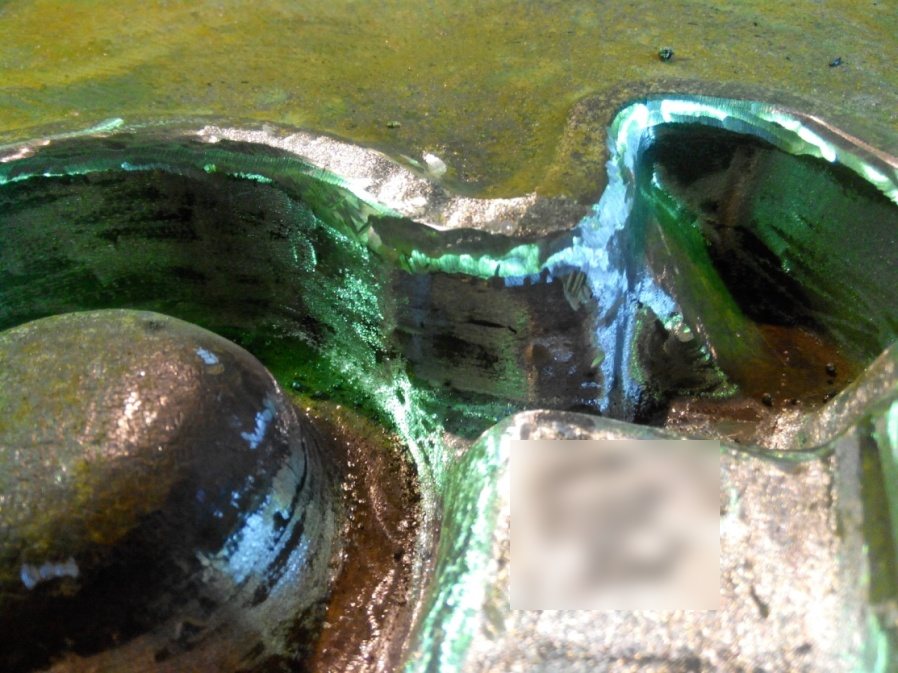

Штампы и инструментРазгарные трещины молотовых штамповРесурс до 2,5 раза вышеавтомобилестроение, кузнечно-прессовое производство Алюминий и силумин
Все примеры темы (9) →

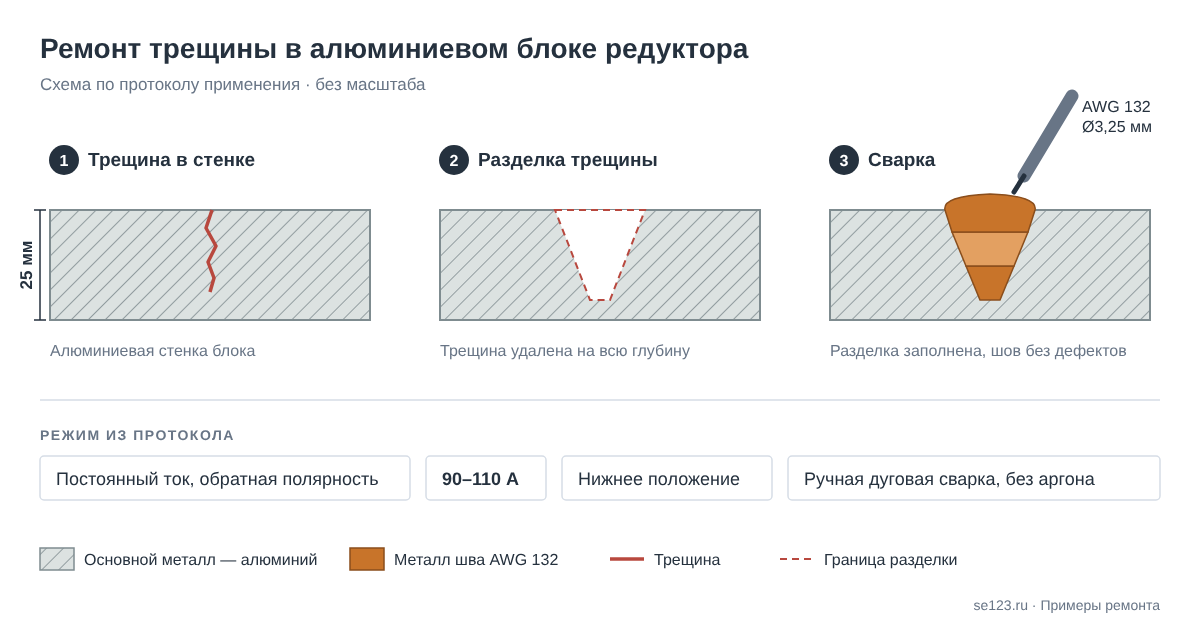

Алюминий и силуминТрещина в алюминиевом блоке судового редуктора2 тыс. руб. против 350 тыс. за новый блоксудоремонт
Алюминий и силуминСилуминовая направляющая, сломанная на три частиНесколько дней вместо 6 месяцевпищевая промышленность, ПЭТ-тара

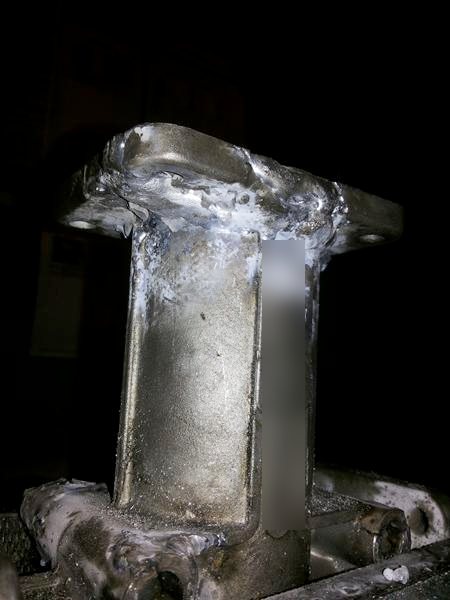

Алюминий и силуминАлюминиевый корпус редуктора станаСтан в работе через часметаллургия, трубоэлектросварочное производство Ничего не нашлось. Опишите деталь и дефект технологу — подберём материал и технологию. Отправить задачу
Вопросы и ответы
Каким электродом заварить трещину в чугуне без подогрева?
Никель-железным электродом для холодной сварки чугуна — AWG GRAF 4000 или AWG 5545. Трещину разделывают механически, варят короткими участками по 30–40 мм вразброс, каждый участок проковывают, а перед следующим проходом дают детали остыть до 50–60 °C. Так в примерах восстановлены корпуса компрессоров, редукторов и насосов, шабот молота массой 25 т и пресс-форма.
Чем варить сталь неизвестной марки?
Ремонтным электродом для неизвестных и трудносвариваемых сталей. AWG 425 даёт прочный и пластичный аустенитно-ферритный шов (предел прочности 700–830 Н/мм², удлинение не менее 20 %), AWG EXTRA рассчитан на ударные и переменные нагрузки, AWG ROST 330 — на очень пластичный шов и буферный подслой. В примерах так отремонтированы стрелы, рамы, мосты, рессоры и венец пресса.
Можно ли отремонтировать деталь на месте, без демонтажа?
Да, если материал не требует подогрева и термообработки после сварки. В примерах без демонтажа восстановлены зубья колеса пресса Ø2933 мм, ползун пресса усилием 12 500 тс, корпус редуктора бегунов и компенсатор козлового крана — на высоте и в мороз. Для части ремонтов хватило бытового инвертора от сети 220 В.
Что делать, если деталь уже неудачно ремонтировали?
Полностью удалить металл прежнего ремонта, до чистого основного металла, даже если в узле останется большая дыра, и только потом варить. На чужом шве, сделанном неподходящим материалом, новый шов не держится: в примере с валом пресса повторный излом прошёл именно по не удалённой зоне прежнего ремонта. Так же восстановлены серьга ковша, основание стрелы крана-манипулятора, корпус моста грузовика и корпус компрессора после лазерной наплавки.
Насколько ремонт дешевле замены?
Часто в десятки раз, а по срокам — дни вместо месяцев. Например, корпус моста грузовика — 2 740 руб. материалов против 330 тыс. руб. за новый, корпус компрессора — 12 тыс. руб. против 2 млн руб., стрела экскаватора — 5 дней вместо 3 месяцев на покупку и монтаж новой. В большинстве примеров есть таблица «ремонт / замена» с цифрами из протокола.
Как подобрать электрод под свою деталь?
Опишите деталь, металл (если известен), дефект и условия работы, приложите фото. Технолог подберёт материал и режим, при необходимости составит технологическую карту и приедет на ремонт. Отправить задачу можно через форму заявки.
Как мы сопровождаем ремонт
Вместе с материалом помогаем с технологией — от подбора режима до работы технолога на месте.
- Подбор материала и технологииПо описанию и фото дефекта подбираем электрод, режим и порядок работ. С этого начинается большинство историй в этом разделе.
- Технологическая картаПодготовка и разделка, режимы, тепловой режим, контроль шва. По карте ремонт выполняет служба предприятия своими силами — как с чугунным корпусом компрессора и маховиком гильотинных ножниц.
- Технолог на местеТехнолог участвует в ремонте и следит за технологией: два дня — при заварке корпуса водородного компрессора; под его контролем отремонтирован венец пресса Ø3770 мм.
- Ремонт нашими специалистамиКогда у заказчика нет своих возможностей, ремонт выполняют наши специалисты: так восстановлены серьга ковша экскаватора и — с гарантией — основание стрелы крана-манипулятора.
- Обучение сварщиковПрограммы под задачи предприятия, теория и практика на территории заказчика. На одном заводе — 34 часа по трём видам сварки, после чего работы, для которых раньше привлекали подрядчиков, стали делать своими силами; на другом обучение с аттестацией прошли 46 человек — сварщики, технологи, мастера и контролёры.
