Отломанные зубья шестерни коробки скоростей фрезерного станка: наплавка электродом AWG EXTRA
Отломанные зубья шестерни коробки скоростей продольно-фрезерного станка, которую после поломки признали неремонтопригодной, восстановили наплавкой электродом AWG EXTRA Ø3,25 мм с последующей механической обработкой. Шестерня работает при полной нагрузке. Ремонт занял 5 дней и 1500 руб. на материалы; новая шестерня стоила 7000 руб. и 2 месяца ожидания.
Коротко
- Деталь
- шестерня коробки скоростей специального продольно-фрезерного станка
- Основной металл
- сталь неизвестной марки, толщина 18–40 мм
- Дефект
- отломанные зубья; деталь признана неремонтопригодной
- Материал
- AWG EXTRA, Ø3,25 мм
- Режим
- обратная полярность, 80–100 А; все пространственные положения
- Способ
- наплавка отломанных зубьев, затем механическая обработка
- Срок
- 5 дней с вводом в эксплуатацию
- Результат
- шестерня работает при полной нагрузке
Ситуация
На машиностроительном предприятии сломалась шестерня коробки скоростей специального продольно-фрезерного станка: зубья отломаны. После поломки шестерню признали неремонтопригодной. Марка стали неизвестна, толщина металла в зоне ремонта — 18–40 мм. Новая шестерня стоит 7000 руб., покупка или изготовление — 2 месяца.
Технология
- Наплавка отломанных зубьев электродом AWG EXTRA Ø3,25 мм на обратной полярности, 80–100 А.
- Механическая обработка профиля зубьев.
Работы выполнили своими силами и оборудованием предприятия, без дополнительных затрат.
Контроль и результат
Визуальный контроль: дефектов нет. Восстановленная шестерня работает при полной нагрузке; по результатам эксплуатации технологию признали пригодной.
Экономика
| Ремонт | Новая шестерня | |
|---|---|---|
| Стоимость | материалы — 1 500 руб. | 7 000 руб. |
| Срок | 5 дней с вводом в эксплуатацию | 2 месяца на покупку или изготовление |
Примечание технолога
Зуб шестерни коробки скоростей работает на переменную и ударную нагрузку, а марка стали здесь неизвестна. AWG EXTRA рассчитан именно на это: ремонт деталей машин при ударных, вибрационных и переменных нагрузках без точного знания марки основного металла; зубья шестерён — в списке его прямых применений.
Металл EXTRA прочен и трещиностоек, а рабочая поверхность в процессе эксплуатации дополнительно упрочняется механически — восстановленный зуб под нагрузкой становится твёрже.

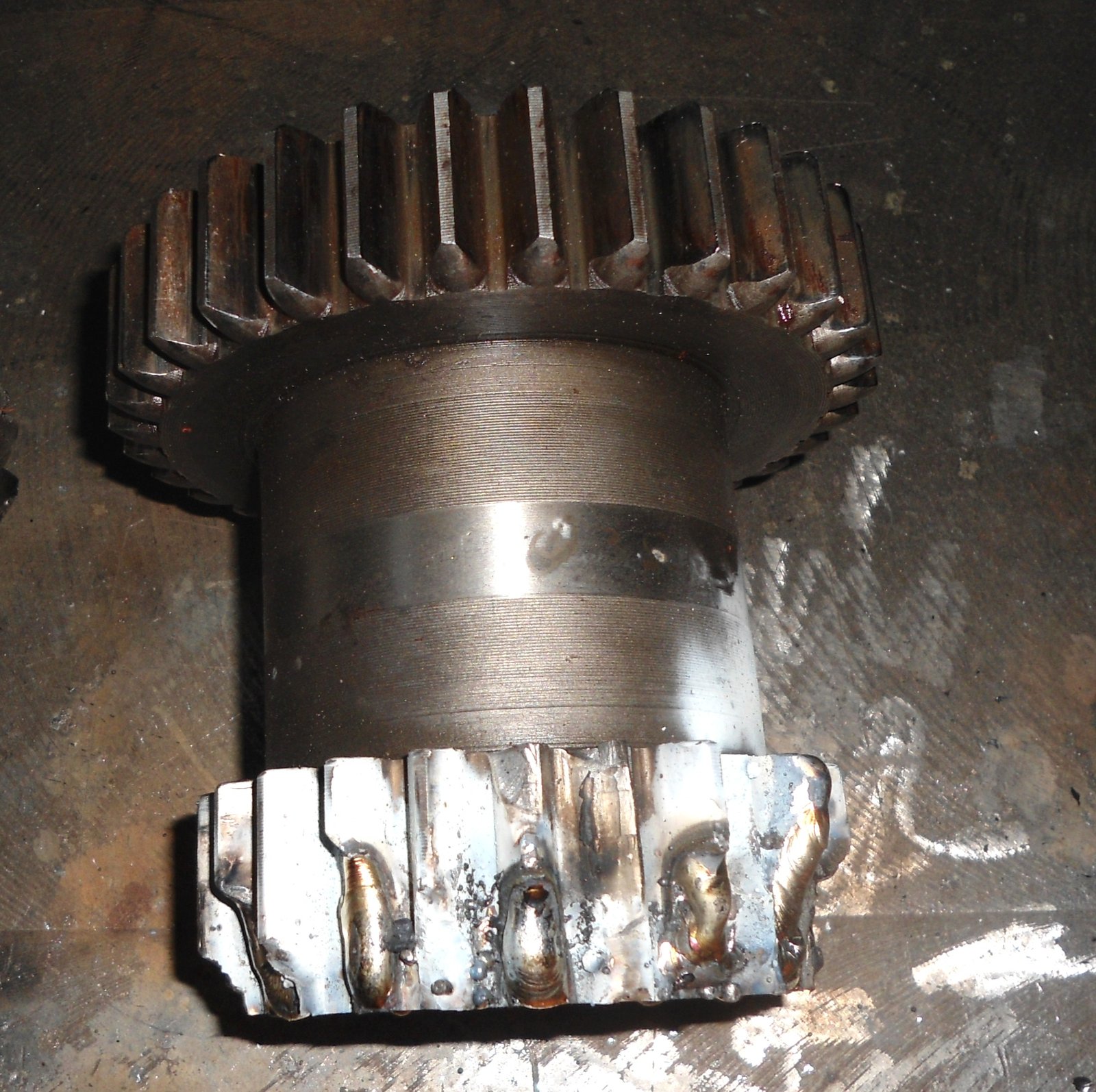

Фото
