Трещина в несущем коробе стрелы бетоноподачи: сварка и рёбра жёсткости электродом AWG 425 за 2 часа
Трещину в несущем коробе стрелы бетоноподачи со стенкой 18 мм заварили электродом AWG 425 Ø3,25 мм и усилили короб приваренными рёбрами жёсткости. На всю работу ушло 2 часа и 1 кг электродов; замена стрелы с наладкой и подключением гидравлики заняла бы не меньше 2 дней и стоила бы в десятки раз дороже.
Коротко
- Деталь
- несущий короб стрелы крана подачи бетона
- Основной металл
- сталь неизвестной марки, стенка 18 мм
- Дефект
- трещина — стрела лопнула в эксплуатации
- Материал
- AWG 425, Ø3,25 мм, расход 1 кг
- Режим
- 80 А
- Способ
- сварка трещины и приварка усиливающих рёбер жёсткости
- Срок
- 2 часа
- Результат
- дефектов при визуальном контроле нет
Ситуация
Стрела крана для подачи бетона лопнула в эксплуатации — по несущему коробу пошла трещина. Марка стали неизвестна, и это явно не обычная низкоуглеродистая сталь: при попытке заварить трещину электродами общего назначения типа МР получили непровар и отслоение металла.
Технология
- Зачистка зоны трещины.
- Сварка трещины электродом AWG 425 Ø3,25 мм, ток 80 А.
- Приварка усиливающих рёбер жёсткости на несущий короб тем же электродом.
Одного килограмма электродов хватило и на трещину, и на рёбра.
Контроль и результат
Визуальный контроль: дефектов не выявлено. Замечаний при сварке не было. Вся работа заняла 2 часа.
Экономика
| Ремонт | Замена стрелы | |
|---|---|---|
| Стоимость | 1 кг электродов | в десятки раз дороже |
| Срок | 2 часа | не менее 2 дней с наладкой и подключением гидравлики |
Примечание технолога
Непровар и отслоение металла при сварке электродами общего назначения — признак того, что сталь стрелы не обычная низкоуглеродистая и такой электрод ей не подходит. AWG 425 рассчитан как раз на ремонт неизвестных и трудносвариваемых сталей, когда точную марку не знают и подбирать присадку некогда. Аустенитно-ферритный металл 29/9 прочен (предел прочности 700–830 Н/мм²), пластичен (удлинение не менее 20 %) и стоек к трещинообразованию.
Рёбра жёсткости разгружают зону ремонта: стрела работает на изгиб, и усиление снижает напряжения в месте заваренной трещины.

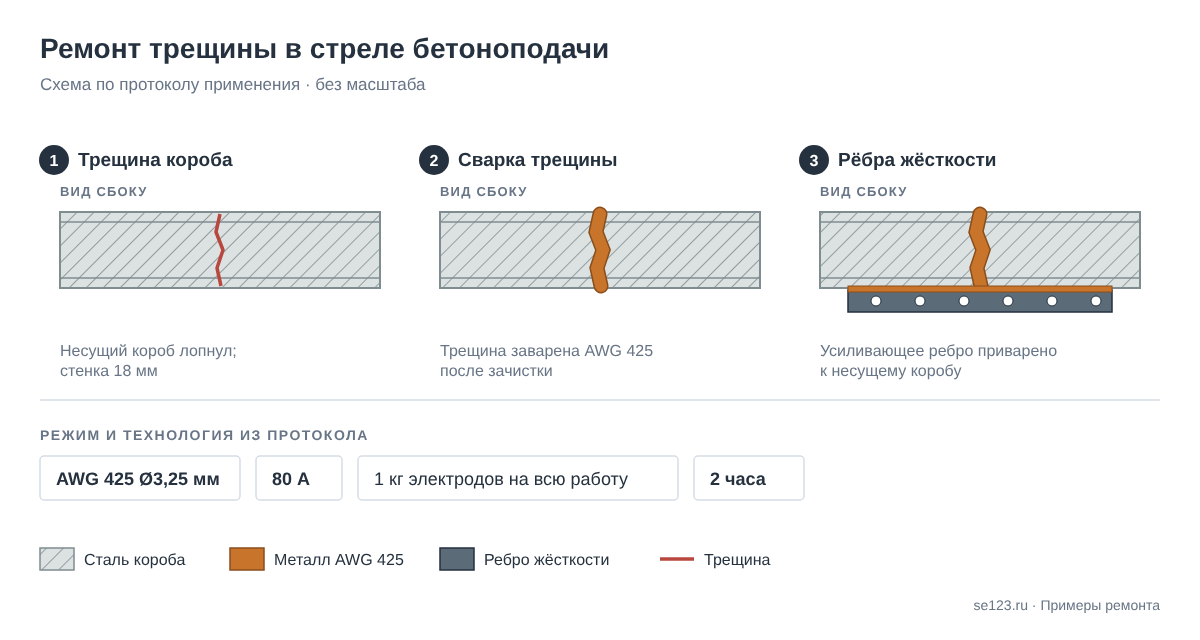

Схема ремонта

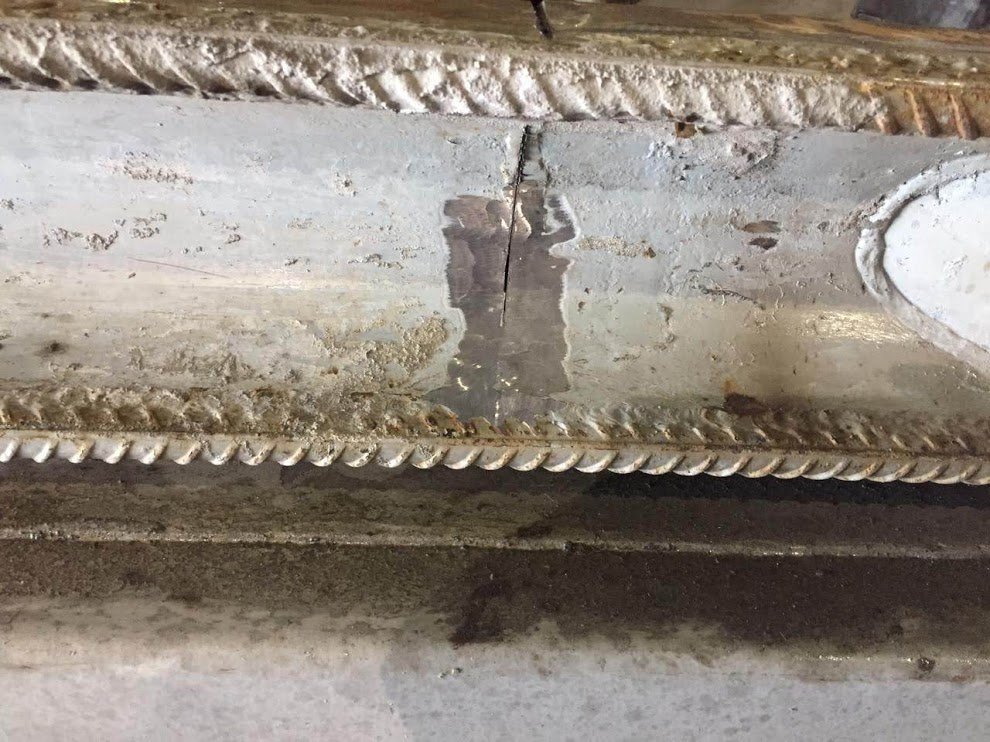

Фото
