Разрушенное соединение компенсатора козлового крана из высоколегированного литья 50 мм: ремонт на месте электродом AWG 425
Разрушенное соединение компенсатора козлового крана из высоколегированного стального литья толщиной 50 мм восстановили электродом AWG 425 Ø3,25 мм прямо на кране — на улице, в мороз и на высоте. Старый шов не удаляли, а перекрыли новым швом по кругу; работа заняла один рабочий день. Заменить узел отдельно было нельзя: компенсатор — часть крана.
Коротко
- Деталь
- компенсатор козлового крана
- Основной металл
- высоколегированное стальное литьё, химический состав неизвестен, толщина 50 мм
- Дефект
- разрушенное сварное соединение
- Материал
- AWG 425, Ø3,25 мм
- Режим
- 80 А
- Способ
- перекрытие треснувшего шва новым швом по кругу, без удаления старой сварки
- Условия
- на улице, в мороз, на высоте
- Срок
- 1 рабочий день
- Результат
- дефектов при визуальном контроле нет; кран в работе
Ситуация
Ремонтная организация получила подряд на ремонт козлового крана, в том числе на ремонт или замену компенсатора. За консультацией обратились к нам: мы подобрали материал и технологию.
Компенсатор — высоколегированное стальное литьё толщиной 50 мм, химический состав неизвестен. Задача — восстановить разрушенное соединение так, чтобы свести к минимуму риск повторного разрушения. Заменить компенсатор отдельно нельзя: это часть крана.
Технология
- Старую сварку не удаляли, чтобы сохранить конструкцию.
- Треснувший шов перекрыли новым швом электродом AWG 425 Ø3,25 мм, ток 80 А. Шов выполнили по кругу.
- Из-за неудобного положения шов местами зашлаковывался — шлак вычищали шлифмашинкой.
Работали на улице, в мороз и на высоте.
Контроль и результат
Визуальный контроль: дефектов не осталось. Ремонт закончили за один рабочий день, кран эксплуатируется.
Экономика
| Ремонт | Замена | |
|---|---|---|
| Возможность | на месте, без демонтажа | узел отдельно не заменить — это часть крана |
| Срок | 1 рабочий день | — |
| Затраты | минимальные, по оценке заказчика | — |
Примечание технолога
Высоколегированное литьё неизвестного состава — тот случай, когда подобрать присадку под марку стали нечем и некогда. AWG 425 — универсальный ремонтный электрод для неизвестных, трудносвариваемых и разнородных сталей. Аустенитно-ферритный высокохромистый металл 29/9 даёт прочный шов (предел прочности 700–830 Н/мм², предел текучести не менее 490 Н/мм²) с запасом пластичности (относительное удлинение не менее 20 %) и хорошей стойкостью к трещинообразованию — это и требовалось, чтобы соединение не разрушилось повторно.
Старый шов оставили сознательно: его удаление ослабило бы узел, который нельзя снять с крана. Новый шов перекрывает трещину и опирается на здоровый металл по обе стороны.

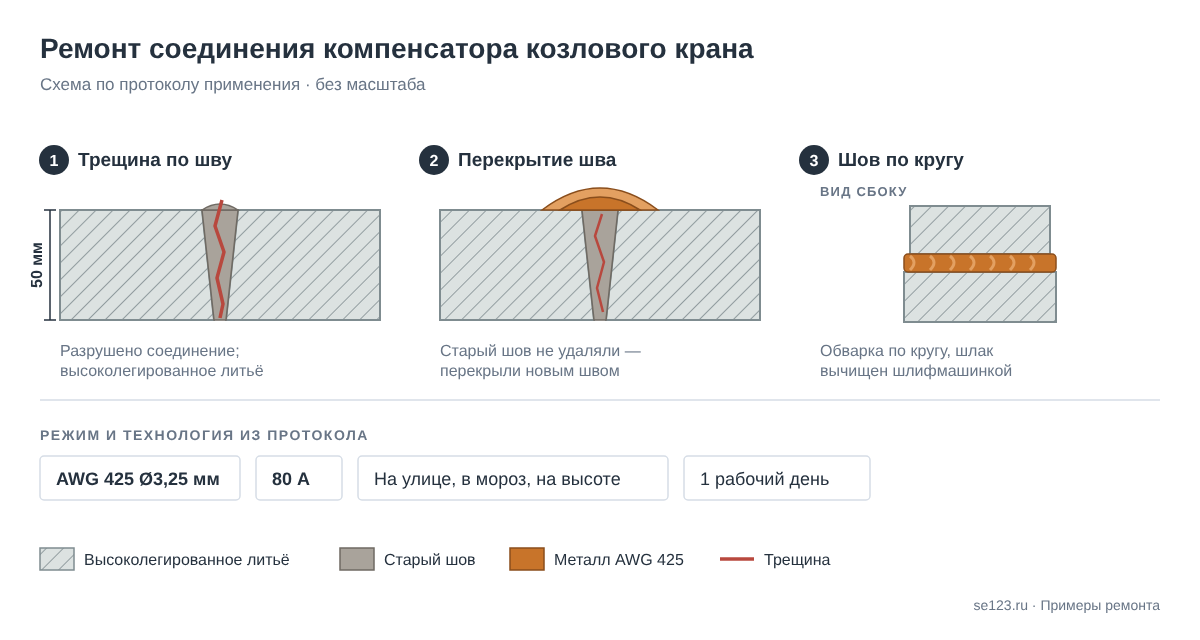

Схема ремонта

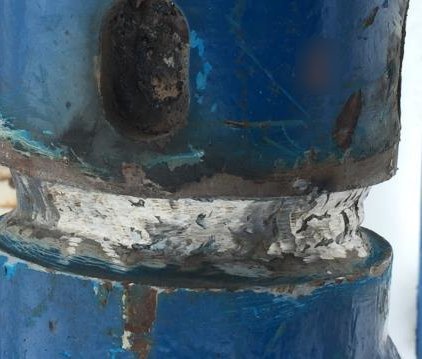

Фото
