Основание стрелы крана-манипулятора после чужого ремонта: замена испорченных частей и сварка электродом AWG MUST 200
Основание стрелы крана-манипулятора на грузовом автомобиле разрушилось повторно: ремонт, сделанный ещё до продажи техники, сам стал причиной поломки. Наши специалисты вырезали испорченные сегменты, сохранив заводские рёбра жёсткости как каркас, вварили новые сегменты и собрали основание двусторонней сваркой электродом AWG MUST 200 Ø3,2 мм — на автобазе владельца и с гарантией.
Коротко
- Деталь
- основание (опора) стрелы крана-манипулятора на грузовом автомобиле
- Основной металл
- сталь неизвестной марки, 20 мм
- Дефект
- повторное разрушение основания; причина — прежний некачественный ремонт
- Материал
- AWG MUST 200, Ø3,2 мм
- Режим
- 90 А
- Способ
- вырезка испорченных и погнутых сегментов, каркас из заводских рёбер жёсткости, сборка на прихватках, двусторонняя сварка
- Результат
- основание восстановлено с гарантией; владелец заказал ремонт ещё одной единицы техники
Ситуация

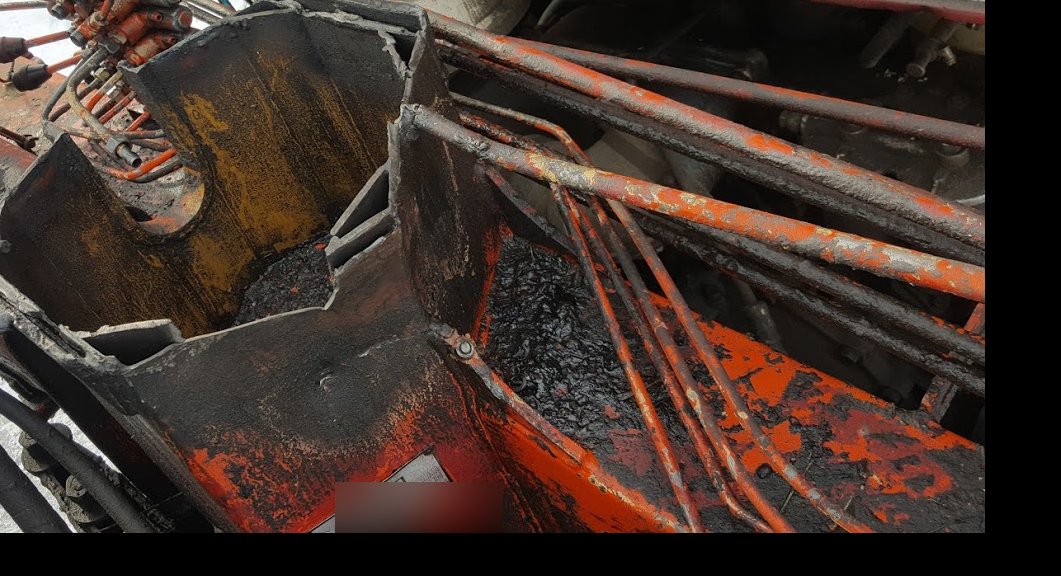

Владелец недавно купил грузовой автомобиль с краном-манипулятором, и в работе разрушилось основание стрелы. Осмотр показал, что это не первая поломка: до продажи основание уже ремонтировали, и сделано это было так, что ремонт сам стал причиной повторного разрушения.
Отремонтировать основание с гарантией бралась только мастерская в другом регионе — далеко, долго и дороже.
Технология
- Первичный осмотр зимой: оценили характер повреждений, подготовили техническое решение и коммерческое предложение. Тёплого бокса подходящего размера не было, поэтому сварку отложили до тепла — чтобы избежать нежелательных последствий сварки при низкой температуре.

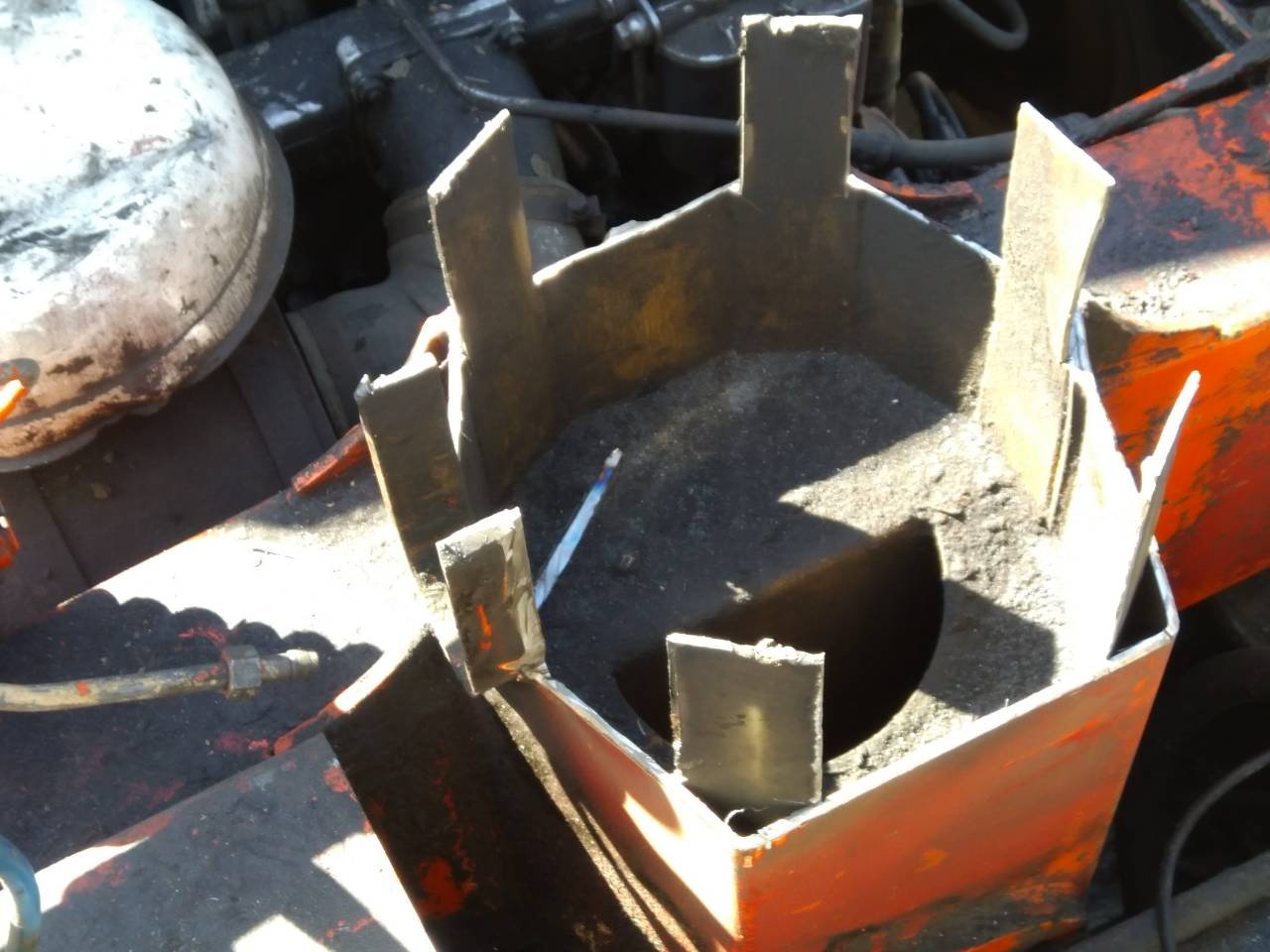

- Вырезали сегменты опоры, испорченные прежней сваркой и погнутые. Заводские рёбра жёсткости сохранили как каркас.
- Подготовили каркас и собрали новые сегменты на прихватках.

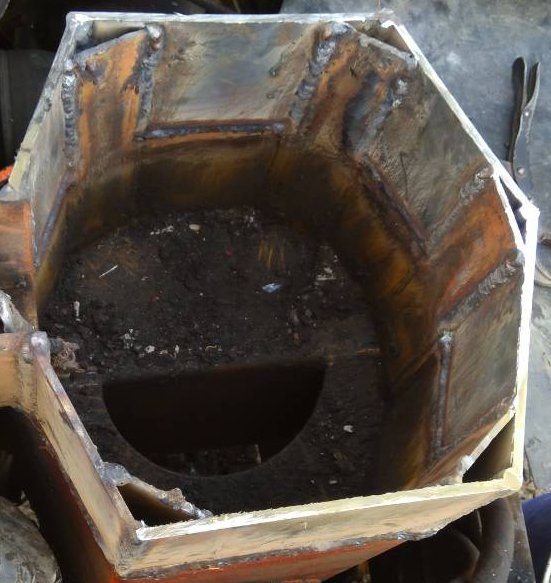

- Сварка — двусторонняя, изнутри и снаружи, электродом AWG MUST 200 Ø3,2 мм на токе 90 А.

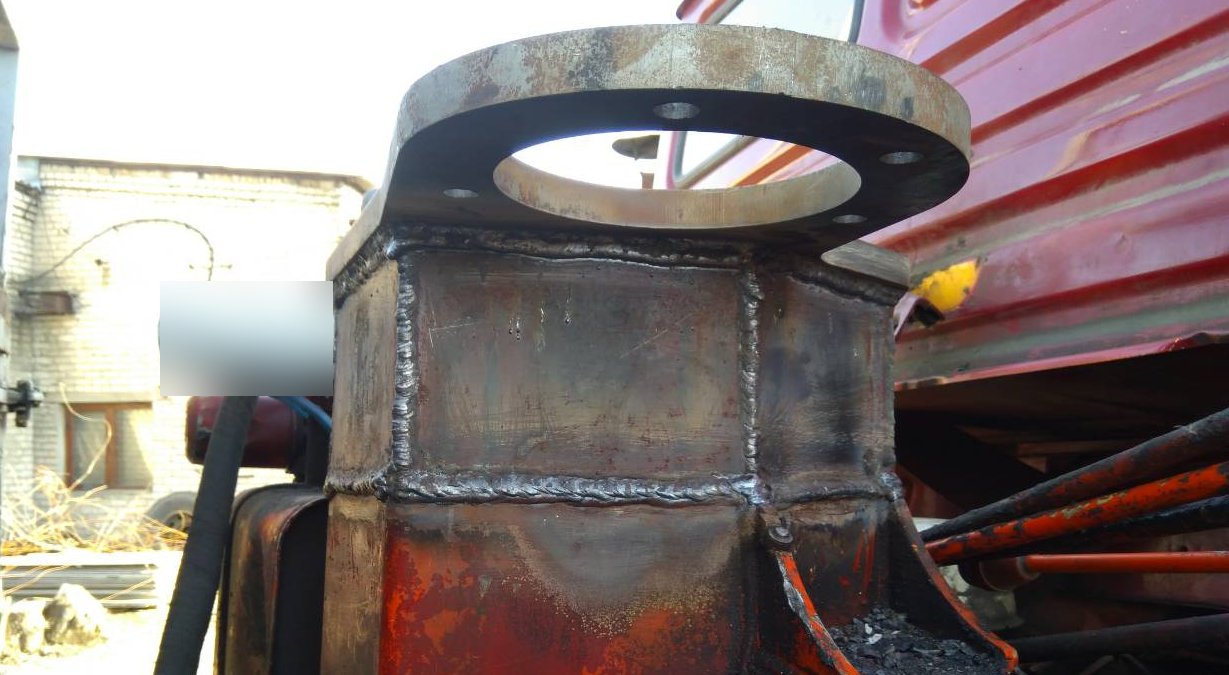

- Смонтировали основание опоры и усиление, затем — крепление стрелы крана.
Контроль и результат
Визуальный контроль поверхностных дефектов не выявил, замечаний при сварке не было. Работу выполнили быстро, на автобазе владельца, недорого относительно рыночных цен и с гарантией. Владелец доволен и заказал ремонт ещё одной единицы техники.
Экономика
| Ремонт на месте | Альтернатива | |
|---|---|---|
| Где | на автобазе владельца | мастерская в другом регионе |
| Срок и цена | быстро, недорого относительно рыночных цен | далеко, долго и дороже |
| Гарантия | да | да |
Примечание технолога
Основание стрелы работает на переменную динамическую нагрузку: каждый подъём груза нагружает его заново, а техника работает и зимой. Металл шва здесь должен быть одновременно прочным, пластичным и вязким на морозе — и не давать холодных трещин.
AWG MUST 200 — низководородный электрод с основным покрытием для ответственной сварки конструкционных сталей; рамы тяжёлого оборудования, стрелы и несущие балки — в списке его прямых применений. Предел текучести металла шва не менее 460 Н/мм², относительное удлинение не менее 24 %, ударная вязкость при −50 °C не менее 47 Дж. Стойкость к холодным трещинам обеспечивается при правильной прокалке (300–350 °C не менее 2 часов) и подготовке — отсюда и решение не варить основание на морозе.
И второй урок этого случая: металл неудачного прежнего ремонта нужно удалять полностью. Здесь вырезали всё испорченное, оставив только заводские рёбра жёсткости.
