Сварка мартенситных нержавеющих сталей: выбор материалов и технология

Мартенситные нержавеющие стали относятся к наиболее сложным материалам с точки зрения сварки. Несмотря на высокую прочность, хорошую износостойкость и возможность термической обработки, они обладают повышенной склонностью к образованию холодных трещин, высокой твёрдостью зоны термического влияния и значительными остаточными напряжениями после сварки.

Поэтому ремонт деталей из таких сталей нельзя рассматривать как обычную сварочную операцию. Во многих случаях именно выбор технологии сварки и присадочного материала определяет, прослужит ли восстановленная деталь несколько лет или разрушится уже во время охлаждения после сварки.

В данной статье рассмотрены особенности мартенситных нержавеющих сталей, причины возникновения дефектов при сварке, методы их предотвращения и рекомендации по выбору сварочных материалов AWG для различных ремонтных задач.

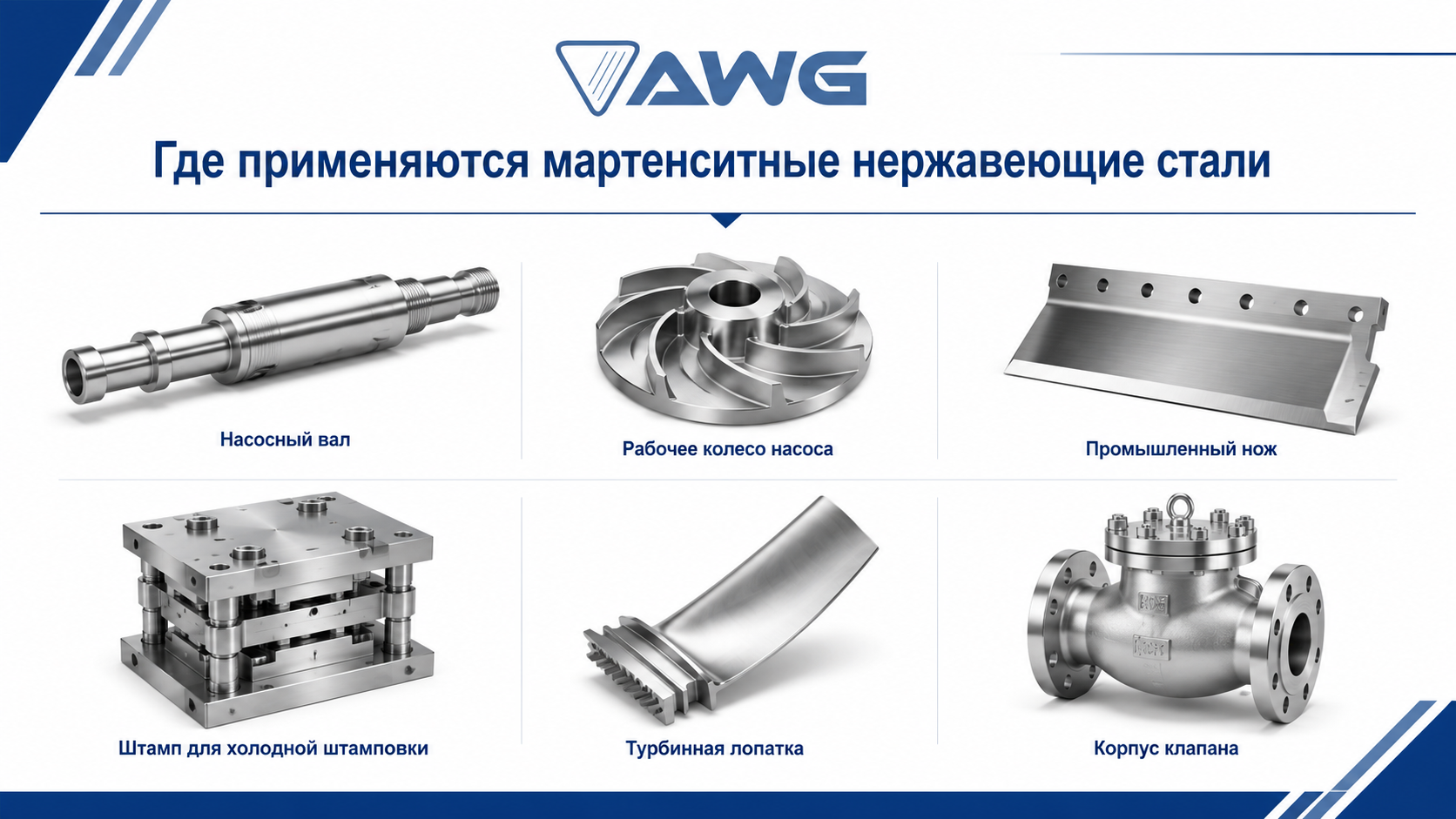

Где применяются мартенситные нержавеющие стали

Благодаря сочетанию высокой прочности, умеренной коррозионной стойкости и возможности закалки мартенситные стали широко используются в машиностроении, энергетике, нефтегазовой промышленности, целлюлозно-бумажном производстве и инструментальном производстве.

Типичные детали:

• насосные валы;
• рабочие колёса насосов;
• детали гидротурбин;
• корпуса клапанов;
• запорная арматура;
• штоки;
• ножи промышленного оборудования;
• режущий инструмент;
• хирургический инструмент;
• пресс-формы;
• штампы;
• детали компрессоров;
• детали турбин.

Во многих случаях стоимость подобных деталей достаточно высока, поэтому ремонт сваркой позволяет существенно сократить время простоя оборудования и снизить расходы на замену.

Что такое мартенситные нержавеющие стали

Главной особенностью мартенситных нержавеющих сталей является способность изменять структуру при термической обработке.

После закалки металл приобретает высокую твёрдость и прочность, однако одновременно уменьшается его пластичность. Именно поэтому сварка таких сталей значительно сложнее по сравнению с аустенитными или ферритными нержавеющими сталями.

Наиболее распространённые марки:

• AISI 410;
• AISI 420;
• AISI 431;
• X20Cr13;
• X30Cr13;
• X46Cr13.

В зависимости от содержания углерода твёрдость после закалки может достигать 45–55 HRC и более.

Именно это делает данные стали востребованными при изготовлении деталей, работающих в условиях высоких механических нагрузок и абразивного износа.

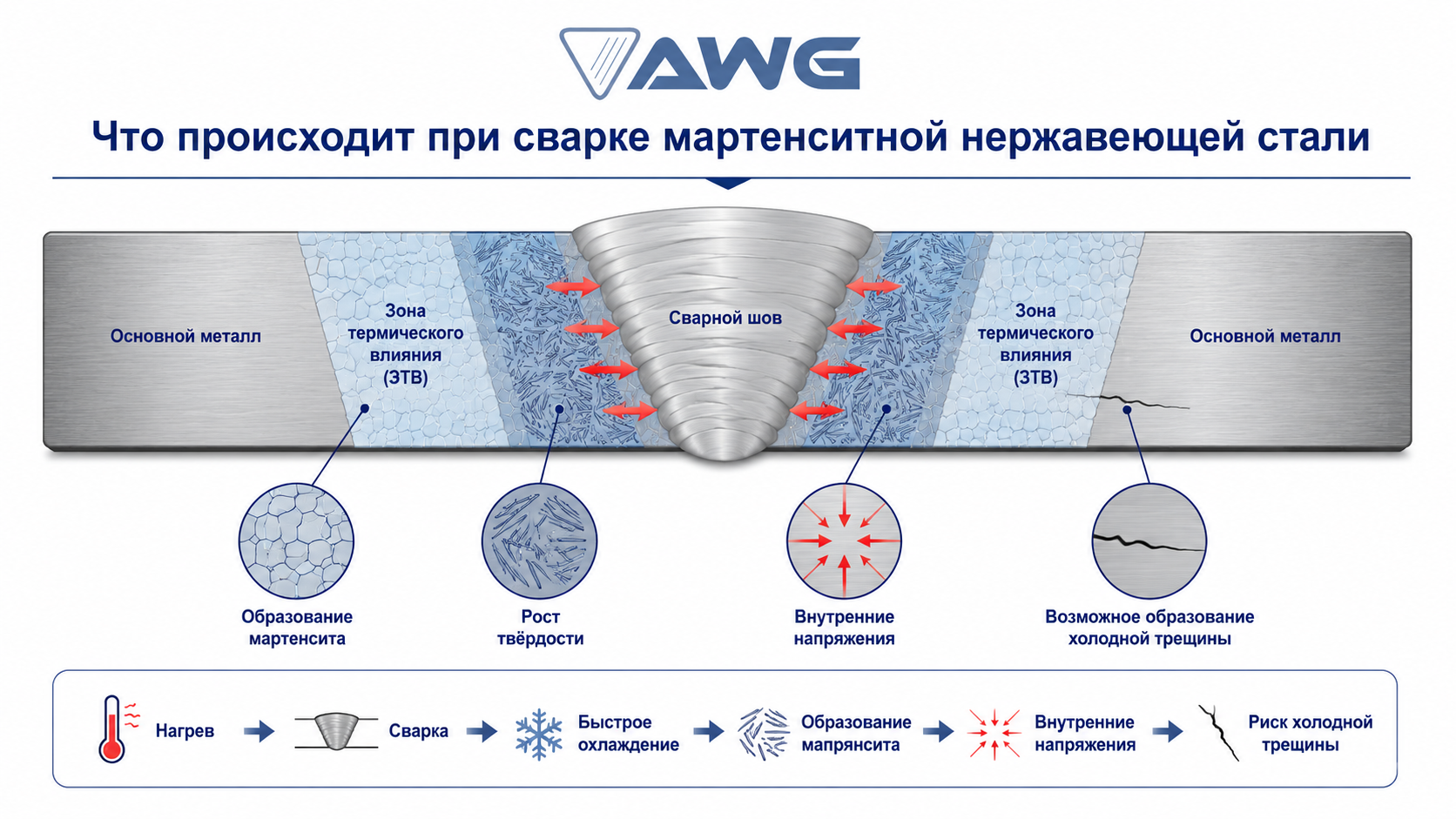

Почему возникают сложности при сварке

Во время сварки металл локально нагревается до высокой температуры, после чего быстро охлаждается.

Для большинства конструкционных сталей это не представляет серьёзной проблемы.

Однако для мартенситных нержавеющих сталей ситуация принципиально иная.

Во время охлаждения металл снова проходит процесс закалки, вследствие чего в зоне термического влияния формируется новый мартенсит.

Это приводит сразу к нескольким неблагоприятным последствиям:

• резкому увеличению твёрдости;
• снижению пластичности;
• возникновению высоких внутренних напряжений;
• повышению чувствительности к водороду;
• образованию холодных трещин.

Чем выше содержание углерода и чем быстрее происходит охлаждение детали после сварки, тем выше вероятность разрушения сварного соединения.

Именно поэтому основной задачей технологии является не только получение качественного сварного шва, но и контроль процессов нагрева и охлаждения.

Основные проблемы при ремонте

На практике большинство отказов связано не с самим сварным швом, а с неправильной технологией ремонта.

Наиболее распространённые ошибки:

• отсутствие предварительного подогрева;
• применение неподходящего сварочного материала;
• слишком быстрое охлаждение детали;
• чрезмерное тепловложение;
• повторная сварка уже закалённой зоны без подготовки;
• использование материалов с высокой склонностью к образованию жёсткого шва.
• Результатом могут стать:
• холодные трещины;
• высокая твёрдость зоны термического влияния;
• снижение ударной вязкости;
• остаточные напряжения;
• преждевременное разрушение детали в эксплуатации.

Во многих случаях трещины появляются не сразу после сварки, а спустя несколько часов или даже суток, когда деталь уже установлена в оборудование.

Именно поэтому успешный ремонт начинается задолго до зажигания дуги.

Подготовка детали к сварке

Перед началом ремонта необходимо определить:

• материал детали;
• предполагаемую термическую обработку после ремонта;
• характер нагрузки;
• степень износа;
• наличие ранее выполненных ремонтов.

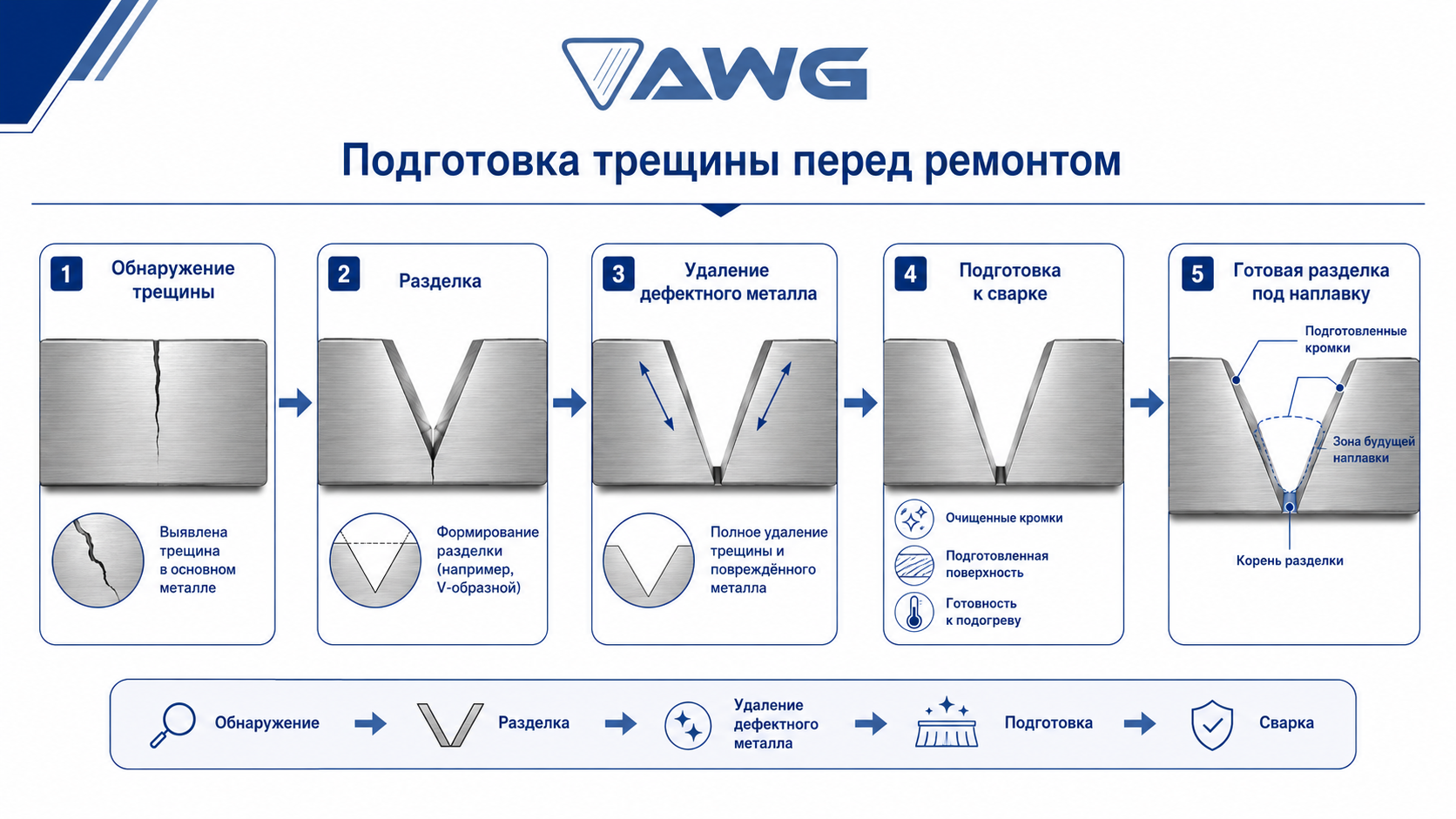

• Особое внимание следует уделить удалению трещин.

Недостаточно просто заварить видимую трещину — необходимо полностью удалить повреждённый металл до здорового основания. В противном случае трещина продолжит развиваться под новым слоем наплавленного металла.

Если марка стали неизвестна, рекомендуется выбирать технологию ремонта с максимально пластичным промежуточным слоем. Такой подход значительно снижает риск образования холодных трещин и внутренних напряжений.

Именно поэтому при ремонте деталей из неизвестных или трудносвариваемых сталей часто применяют специальные высоколегированные материалы, способные компенсировать различия в свойствах основного металла.

Одним из таких материалов является AWG EXTRA, который благодаря высокой трещиностойкости и способности работать с разнородными, трудноопределяемыми и закаливающимися сталями широко применяется при ремонтной сварке деталей машин, инструмента, валов, зубчатых колёс и других ответственных элементов оборудования.

Предварительный подогрев

Для большинства мартенситных нержавеющих сталей предварительный подогрев является не рекомендацией, а обязательным элементом технологии.

Его основные задачи:

• уменьшить скорость охлаждения;
• снизить внутренние напряжения;
• уменьшить вероятность образования мартенсита высокой твёрдости;
• снизить риск появления холодных трещин.

Температура подогрева зависит от химического состава стали, размеров детали, содержания углерода и условий эксплуатации.

Для ответственных деталей параметры подогрева должны определяться требованиями конструкторской документации или технологической инструкции предприятия.

Выбор сварочного материала

Выбор сварочного материала при ремонте мартенситных нержавеющих сталей значительно важнее, чем при сварке большинства конструкционных сталей. Неправильно подобранный присадочный материал способен свести на нет даже качественную подготовку детали и правильно выбранный режим сварки.

При выборе необходимо учитывать:

• химический состав основного металла;
• возможность последующей термообработки;
• рабочие нагрузки;
• ударные нагрузки;
• абразивный износ;
• требования к коррозионной стойкости;
• возможность появления внутренних напряжений.
• На практике можно выделить несколько типовых ремонтных ситуаций.

Ремонт детали из неизвестной стали

Это одна из наиболее распространённых ситуаций на ремонтных предприятиях.

Зачастую отсутствует документация на оборудование, невозможно определить точную марку стали, а проведение спектрального анализа экономически нецелесообразно.

Попытка подобрать материал «на глаз» часто заканчивается образованием холодных трещин уже после окончания сварки.

В подобных случаях предпочтение следует отдавать материалам, способным работать с широким диапазоном сталей и обладающим высокой пластичностью наплавленного металла.

Для подобных задач в линейке AWG рекомендуется AWG EXTRA.

Основные преимущества материала:

• высокая устойчивость к образованию трещин;
• возможность сварки разнородных сталей;
• ремонт деталей из неизвестных сталей;
• высокая пластичность наплавленного металла;
• хорошая совместимость с трудно свариваемыми сталями;
• возможность создания буферного слоя перед последующей наплавкой.

Именно поэтому AWG EXTRA широко применяется при ремонте валов, зубчатых колёс, пресс-форм, деталей сельскохозяйственной техники, горнодобывающего оборудования и различных механизмов, изготовленных из неизвестных или смешанных сталей.

Ремонт закаливающихся деталей

После эксплуатации многие детали уже содержат высокие внутренние напряжения.

К ним относятся:

• валы;
• оси;
• зубчатые колёса;
• штоки гидроцилиндров;
• корпуса насосов;
• элементы прессового оборудования.
• Во время сварки напряжения дополнительно возрастают.

Если использовать слишком жёсткий сварочный материал, вероятность образования трещин резко увеличивается.

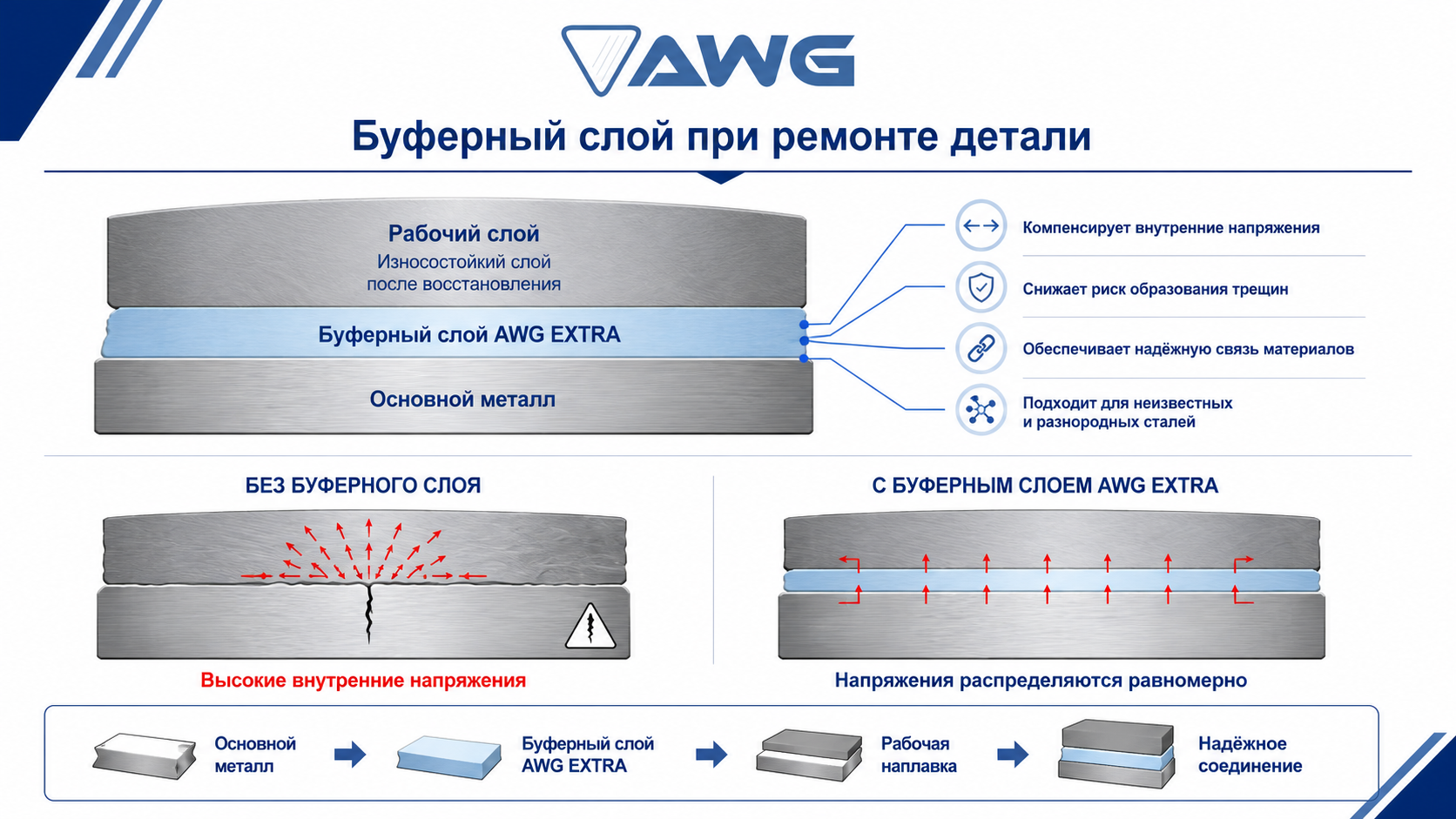

Поэтому в подобных случаях рекомендуется сначала сформировать пластичный переходный слой, компенсирующий различие свойств основного металла и последующих наплавленных слоёв.

Такой подход значительно повышает надёжность ремонта и уменьшает вероятность повторного разрушения детали.

Наплавка рабочих поверхностей

Во многих случаях целью ремонта является не соединение деталей, а восстановление геометрии изношенной поверхности.

Типичные детали:

• посадочные места под подшипники;
• валы;
• шейки валов;
• ролики;
• направляющие;
• посадочные поверхности корпусов.

При подобных работах важно учитывать не только прочность сварного соединения, но и свойства наплавленного металла.

После восстановления геометрии рабочая поверхность может подвергаться:

• механической обработке;
• шлифованию;
• термообработке;
• последующей защитной наплавке.

Поэтому выбор технологии ремонта должен учитывать весь дальнейший цикл изготовления детали.

Сварка разнородных соединений

Одной из наиболее сложных задач является соединение различных по химическому составу сталей.

Например:

• мартенситная сталь — конструкционная сталь;
• мартенситная — инструментальная;
• мартенситная — высокопрочная;
• неизвестная сталь — известная сталь.
• При использовании обычных сварочных материалов возникают:
• жёсткий сварной шов;
• высокие остаточные напряжения;
• локальная закалка;
• образование холодных трещин.

Использование пластичных высоколегированных материалов позволяет значительно уменьшить влияние этих факторов.

Именно поэтому AWG EXTRA часто применяется как материал для сварки разнородных соединений и создания переходных слоёв.

Ремонт инструмента

Особую группу составляют инструментальные стали.

Для них характерны:

• высокая твёрдость;
• наличие остаточных напряжений;
• чувствительность к локальному перегреву;
• склонность к образованию трещин.
• К таким деталям относятся:
• ножи;
• штампы;
• пресс-формы;
• режущий инструмент;
• технологическая оснастка.

При ремонте подобных изделий крайне важно ограничивать тепловложение, соблюдать температуру предварительного подогрева и не допускать резкого охлаждения.

Во многих случаях сначала выполняют восстановление геометрии пластичным материалом, после чего при необходимости наносят специализированный износостойкий рабочий слой.

Контроль тепловложения

Одной из самых распространённых ошибок является стремление ускорить ремонт.

Слишком большой сварочный ток, длинные непрерывные проходы и перегрев детали приводят к:

• увеличению размеров зоны термического влияния;
• росту внутренних напряжений;
• повышению твёрдости;
• ухудшению механических свойств.

Практика показывает, что несколько коротких проходов с контролем температуры значительно надёжнее одного длинного прохода с высоким тепловложением.

Особенно это важно при ремонте массивных деталей, где локальный перегрев может вызвать образование трещин уже в процессе охлаждения.

Охлаждение после сварки

Даже идеально выполненный сварной шов не гарантирует успешного ремонта, если после окончания сварки деталь быстро охлаждается.

Именно на этапе охлаждения в мартенситных нержавеющих сталях формируются остаточные напряжения и окончательная структура металла.

Резкое охлаждение может привести к:

• образованию холодных трещин;
• увеличению твёрдости зоны термического влияния;
• снижению пластичности;
• появлению внутренних дефектов, которые не всегда обнаруживаются при визуальном контроле.

Поэтому после завершения сварки рекомендуется обеспечить максимально плавное снижение температуры детали.

В ремонтной практике для этого применяют:

• теплоизоляционные одеяла;
• сухой песок;
• вермикулит;
• специальные термоизоляционные контейнеры;
• печи с программируемым охлаждением.

Конкретный способ выбирается исходя из размеров детали, требований технологии и условий производства.

Термическая обработка после сварки

Для многих мартенситных нержавеющих сталей окончательная термообработка является обязательным этапом ремонта.

Её задачи:

• снижение внутренних напряжений;
• уменьшение твёрдости зоны термического влияния;
• повышение пластичности;
• стабилизация структуры металла;
• увеличение ресурса детали.

Параметры термообработки определяются маркой стали и требованиями конструкторской документации.

При ремонте ответственных деталей не рекомендуется самостоятельно изменять режимы отпуска или закалки без соответствующих расчётов и технологической документации.

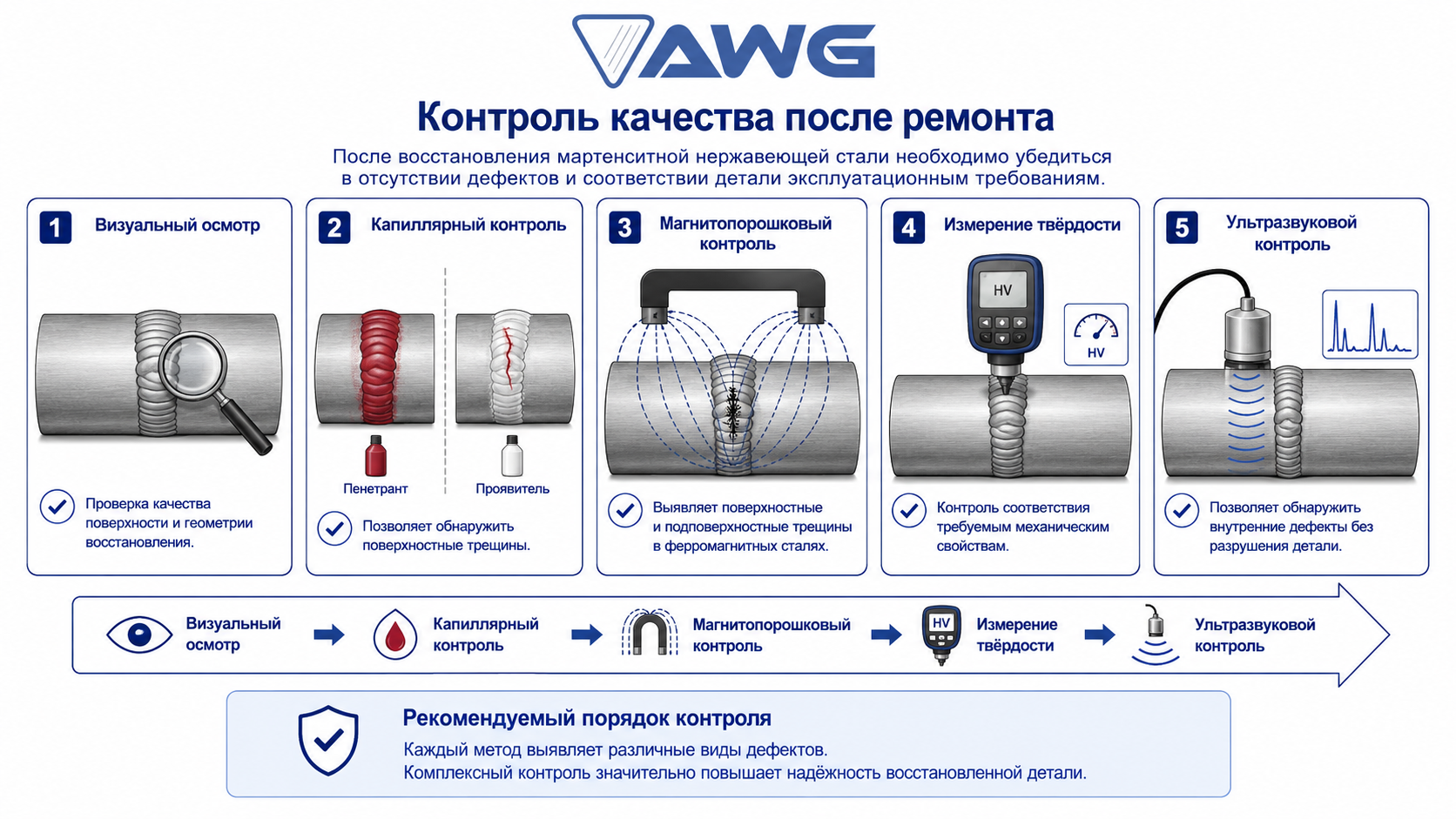

Контроль качества ремонта

После окончания сварочных работ рекомендуется выполнить контроль качества восстановленной детали.

В зависимости от назначения изделия могут применяться:

• визуальный контроль;
• капиллярный контроль;
• магнитопорошковый контроль;
• ультразвуковой контроль;
• измерение твёрдости;
• контроль размеров после механической обработки.

Для ответственного оборудования объём контроля определяется требованиями нормативной документации предприятия.

Типичные ошибки при сварке мартенситных сталей

Практика ремонтных предприятий показывает, что большинство дефектов связано не с качеством сварочного материала, а с нарушением технологии.

Наиболее распространённые ошибки:

Отсутствие предварительного подогрева

Наиболее частая причина появления холодных трещин.

Использование неподходящего сварочного материала

Слишком жёсткий металл шва значительно увеличивает внутренние напряжения и вероятность разрушения соединения.

Высокое тепловложение

Большой сварочный ток и длинные непрерывные проходы приводят к перегреву детали и увеличению размеров зоны термического влияния.

Быстрое охлаждение

Даже качественный шов может разрушиться уже после окончания сварки.

Попытка выполнить ремонт без удаления трещины

Заваривание дефекта без полной разделки практически всегда приводит к повторному развитию трещины.

Отсутствие промежуточного буферного слоя

При ремонте неизвестных, разнородных или закаливающихся сталей применение пластичного промежуточного слоя существенно повышает надёжность восстановленной детали.

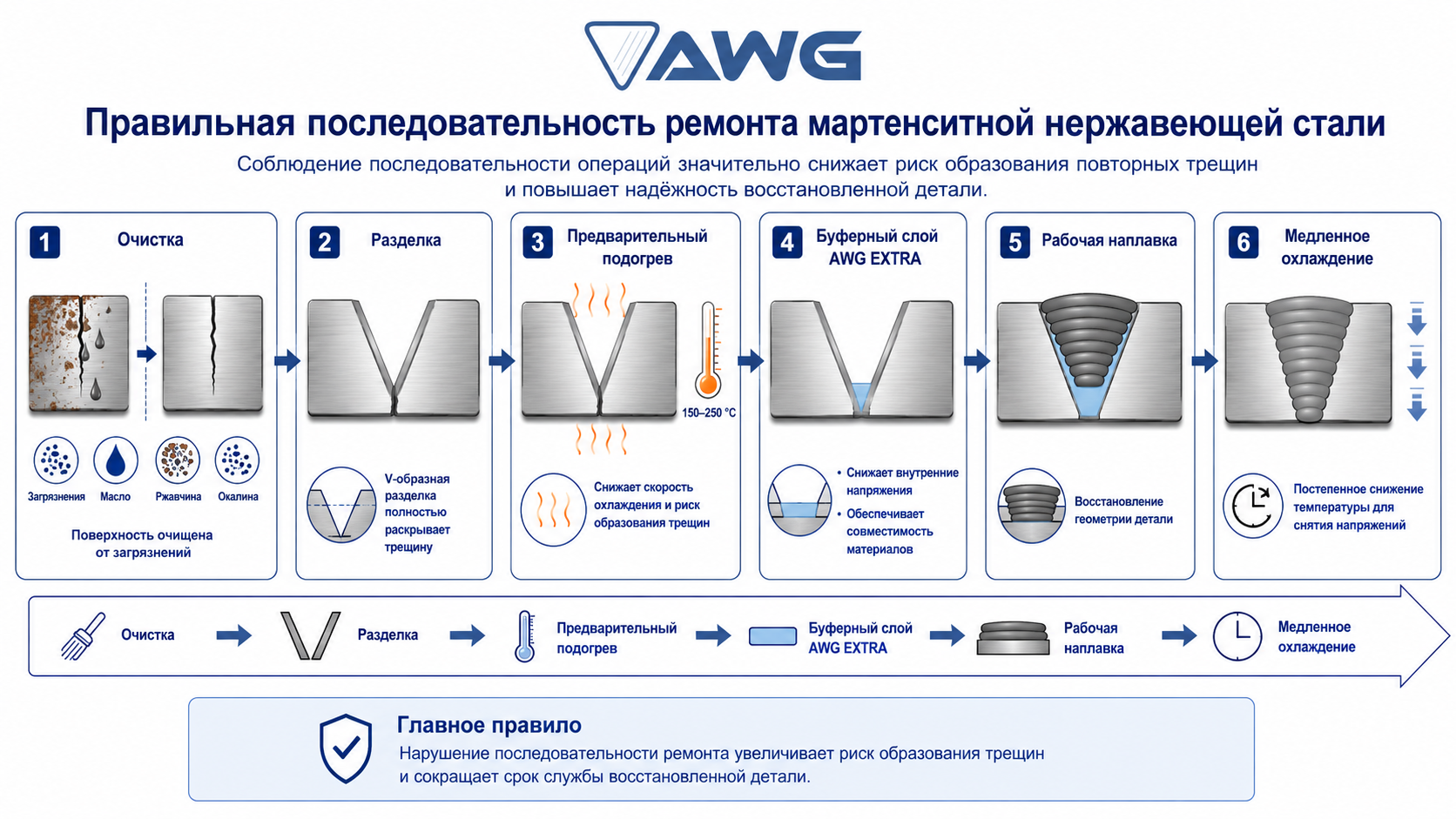

Практические рекомендации

Для большинства ремонтных работ можно сформулировать несколько универсальных правил.

Не спешите начинать сварку.

Правильная подготовка детали зачастую оказывает большее влияние на конечный результат, чем выбор режима сварки.

Если марка стали неизвестна — не пытайтесь угадывать.

Использование специализированных материалов, предназначенных для ремонта неизвестных и трудно свариваемых сталей, значительно снижает вероятность образования трещин.

Контролируйте температуру детали.

Важно не только обеспечить необходимый предварительный подогрев, но и не допускать чрезмерного перегрева в процессе сварки.

При необходимости используйте буферный слой.

Особенно при ремонте:

• разнородных соединений;
• закаливающихся сталей;
• деталей с высокой твёрдостью;
• деталей неизвестного химического состава.

Не пренебрегайте медленным охлаждением.

Во многих случаях именно этот этап определяет долговечность выполненного ремонта.

Когда рекомендуется применять AWG EXTRA

Материал AWG EXTRA особенно эффективен при следующих ремонтных задачах:

• ремонт деталей из неизвестных сталей;
• сварка разнородных сталей;
• восстановление закаливающихся деталей;
• ремонт инструментальных сталей;
• восстановление валов;
• ремонт зубчатых колёс;
• наплавка изношенных посадочных поверхностей;
• создание пластичного буферного слоя перед последующей наплавкой;
• ремонт деталей с повышенной склонностью к образованию трещин.

Благодаря высокой трещиностойкости и способности компенсировать различие свойств соединяемых материалов AWG EXTRA широко применяется в ремонтной сварке промышленного оборудования, где невозможно гарантированно определить химический состав основного металла или обеспечить идеальные условия выполнения работ.

Заключение

Сварка мартенситных нержавеющих сталей требует комплексного подхода. Даже качественный сварочный материал не способен компенсировать ошибки подготовки, неправильный режим сварки или отсутствие контроля охлаждения.

Успешный ремонт основывается на нескольких принципах:

• правильная подготовка детали;
• обязательный контроль теплового режима;
• применение подходящего сварочного материала;
• использование буферных слоёв при необходимости;
• контролируемое охлаждение;
• соблюдение требований последующей термической обработки.

При ремонте деталей из неизвестных, трудно свариваемых или разнородных сталей применение специализированных материалов, таких как AWG EXTRA, позволяет значительно повысить надёжность сварного соединения и снизить риск образования холодных трещин.

Именно комплексный подход к технологии ремонта обеспечивает длительную и безопасную эксплуатацию восстановленного оборудования.
